陶瓷电容：从高容MLCC到安规与射频，13家厂商的产品分工
在一块电路板上，容量达到数十、数百微法的陶瓷电容，可以参与电源滤波和去耦；旁边只有几个皮法的小器件，则可能影响射频链路的匹配。两者都叫陶瓷电容，产品开发的重点却相距很远。
上一期梳理铝电解电容，这一期接着看陶瓷电容。本文把三环、微容、宇阳、信维电科、昀冢、风华、达利凯普、汇聚、松田、鸿远、宏明、火炬和宏达13家厂商放在一起，沿高容小型化、谐振射频与高压、安规瓷介、高可靠与微组装四条路线，梳理代表产品和应用。
先分清三个维度：MLCC与SLCC描述多层、单层等结构；C0G、X5R、X7R等反映介质特性；高压、射频、车规则指向性能或应用要求。一颗电容可以同时属于多层结构、C0G介质和高压产品，几个名称之间存在交叉。
按这些维度看厂商，比把所有陶瓷电容放进一张容量排行榜，更容易看出各家的产品侧重。

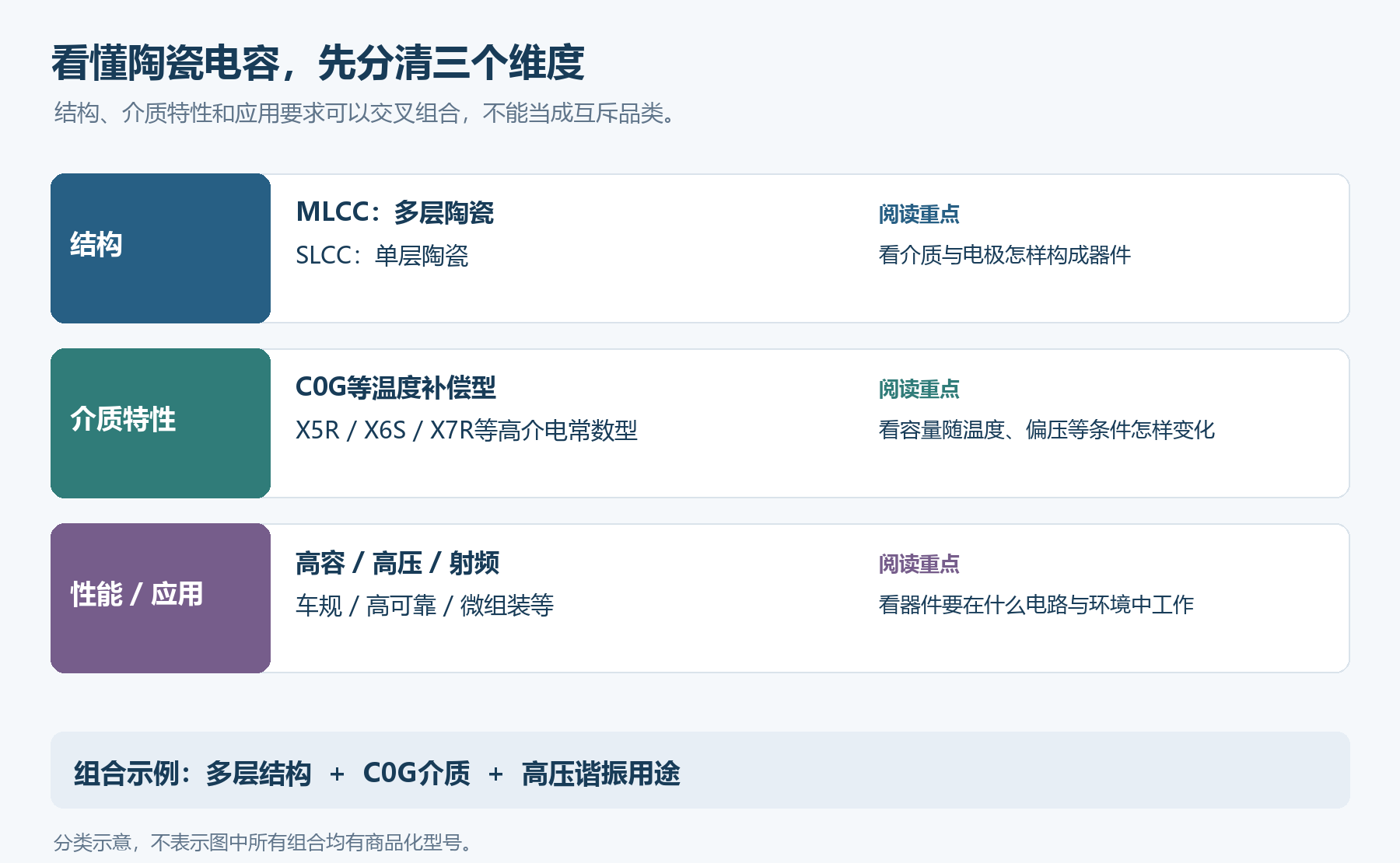

图1：陶瓷电容的三个分类维度示意。不同维度可以组合，高压、射频、车规也可出现在同一产品上。
一、高容与小型化：五家厂商沿容量、尺寸和电压展开
三环集团的产品线，已从常规MLCC延伸到多种结构和电极方案。
在2026年3月披露的2025年年报中，三环列出的MLCC产品覆盖0201至2220尺寸，包含常规、中高压和车规产品，并提到M3L系列、“S”系列、柔性电极及高频铜内电极产品。面向数据中心，公司已推出多尺寸高容MLCC，以及针对48V电源系统的多规格高容产品。
三环同时沿容量、耐压、介质和结构展开产品开发。低压侧扩大容量与48V供电系统的用料要求，就需要分别组织产品。其8月半年报继续披露MLCC销售及高容量产品扩产进展；具体规格的适用电压，仍由相应型号决定。
微容的近期资料，则把高容小型化落到了明确的规格组合。
2026年5月，微容公开的产品应用资料列出了0402、X6S、22μF、4V，以及0805、X6S、100μF、2.5V和1206、X6S、220μF、2.5V等产品组合，面向AI服务器等场景的滤波与去耦需求。
这些规格的共同点，是在有限板面上提供较大的标称容量。微容同时介绍了01005、0201超微型产品，以及008004尺寸的技术进展，应用方向包括穿戴设备、微型模组和芯片封装。
高容与超微型需要分开看：220μF对应的是资料中的1206规格，008004体现的是另一条小型化路线。读者把封装、容量和额定电压连在一起，才看得清产品覆盖到了哪里。
宇阳既有通用高容产品，也用独立系列承接高频需求。
宇阳2026年4月17日生效的通用型选型书中，C系列列出了0402、X5R、22μF、6.3V等规格。与微容前述0402产品相比，两者的介质特性和额定电压有所不同，适用工况也需要分别判断。
对于X5R、X6S这类高介电常数陶瓷，标称容量只是选型起点。加上直流偏压后，有效容量可能下降；温度和老化也会影响容量。设计中真正需要比较的是工作条件下保留下来的容量，以及相应的阻抗表现。
宇阳另一份2026年7月30日生效的U系列选型书，采用铜内电极，面向手机、路由器、PA及相关模组等射频应用。其中0402、C0G、100V规格组覆盖0.1—100pF。从22μF到皮法级高Q器件，同一厂商内部也有两种很不一样的产品任务。

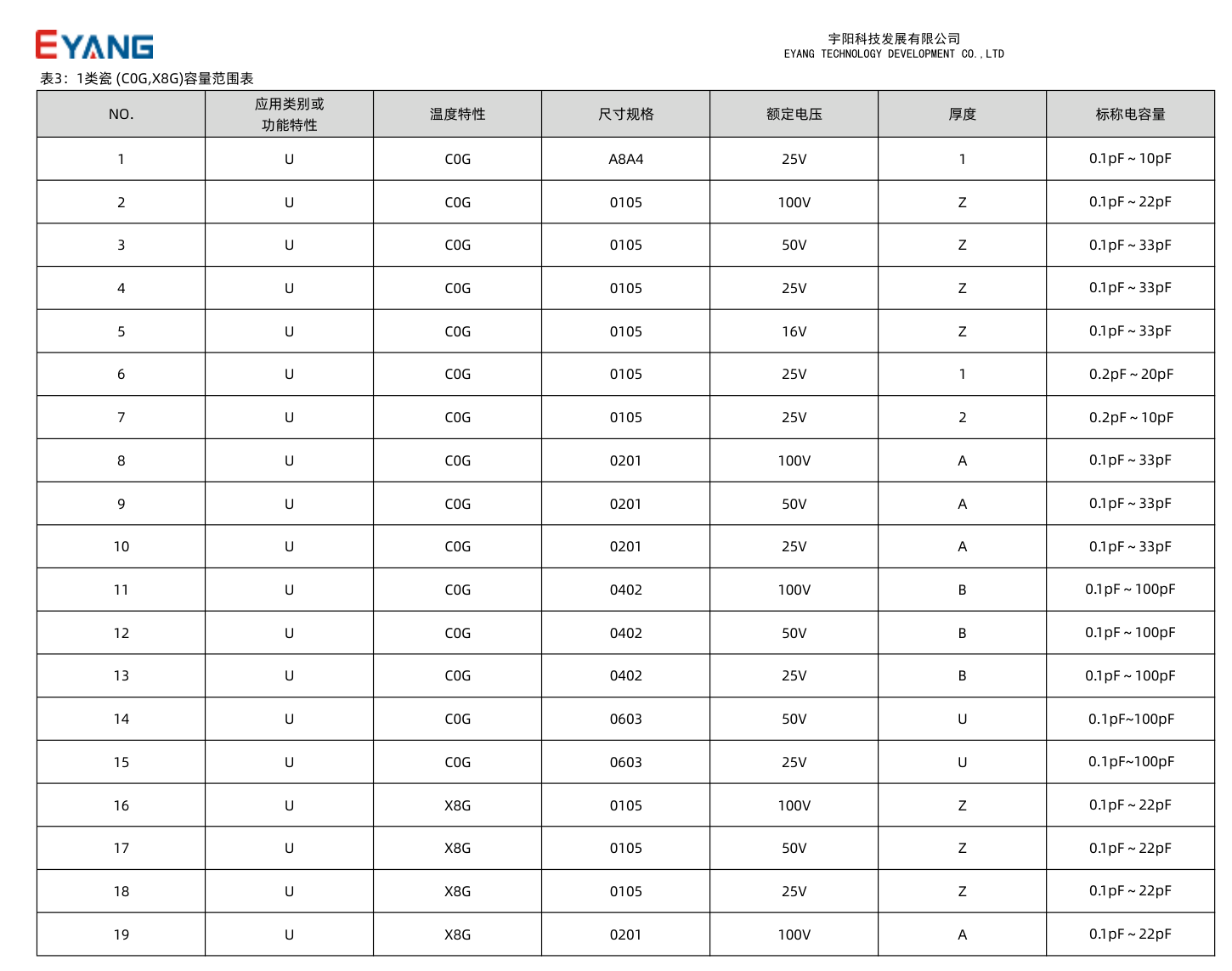

图2：宇阳U系列选型书容量范围表，文件生效日期为2026年7月30日。各行分别对应尺寸、电压、厚度与容量组合。
信维电科：高容MLCC已有批量供货，继续向服务器和车载应用拓展。
信维通信2026年8月半年报披露，多款高容规格MLCC已向国内头部客户批量供货，高端产品面向AI芯片、服务器和车载领域；大尺寸超高容产品完成了核心技术验证。信维电子科技（益阳）有限公司是其MLCC业务主体之一。
这条路线的观察重点，是高容规格从技术开发走向客户供货的进度。报告将已量产料号与完成核心技术验证的超高容产品分别披露，选型时也应按具体规格确认供应状态。
昀冢科技：用MC、IC、AC系列分别覆盖消费、工业和汽车电子。
昀冢2026年半年报列出的新品包括0201、X5R、100nF、10V，1206、X5R、10μF、50V，以及1206、X7R、10μF、25V。其MLCC业务由池州昀冢等主体推进，产品覆盖0201至1206多种尺寸。
这组产品把两类需求放在了一起：0201规格适合紧凑布局，1206规格则通过介质与额定电压组合，为不同供电电路提供选择。设计者可以进一步对照直流偏压曲线、温度特性与封装尺寸，筛出适合项目的规格。
二、谐振、射频与高压：损耗、耐压和结构各有侧重
电源谐振和射频匹配都需要关注损耗，但工作频率、承受的电压电流以及安装方式各有特点。这也让低损耗陶瓷电容形成了不同系列。
风华高科的谐振MLCC，重点落在电源变换场景。
风华2026年5月发布的谐振产品资料，以C0G介质为基础，介绍了消费级、柔性端、工业级和车规级产品。其列示的典型规格包括1210、C0G、33nF、630V，以及同尺寸下的22nF、15nF、10nF、1000V组合；资料还以AM10CG333J631车规型号举例。
在谐振电路中，容量稳定性会影响谐振工作点，损耗与电流则关系到器件发热。C0G的温度稳定性和直流偏压表现，使其成为这类应用的重要选择。风华将端头结构与产品等级一并展开，说明此类开发除了电气参数，也涉及装配和可靠性要求。

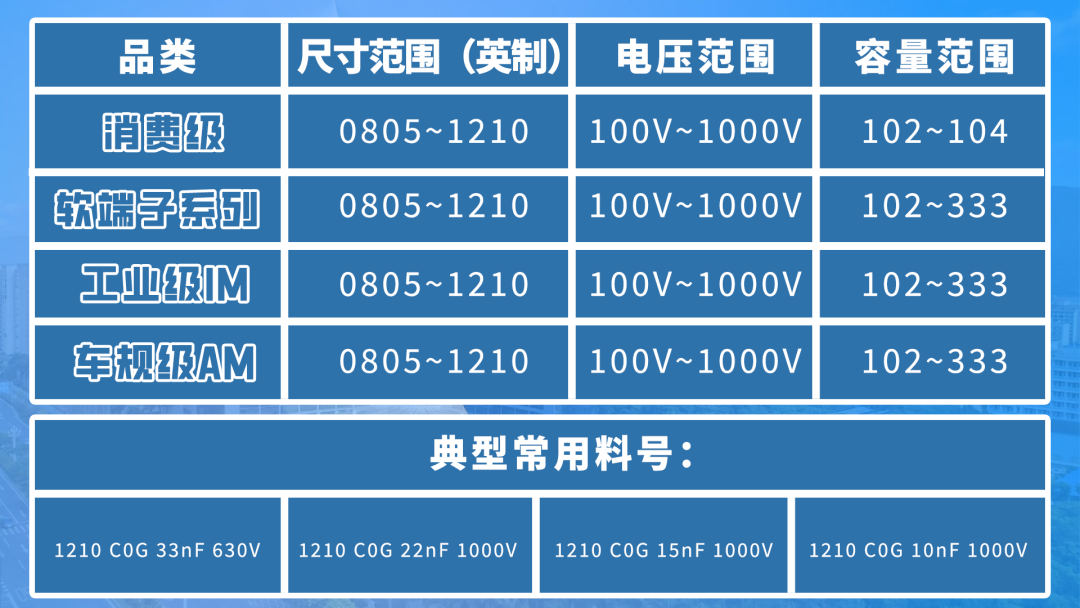

图3：风华高科2026年5月谐振MLCC原厂资料图。上方为各产品组范围，下方为具体规格示例；范围端点不代表任意组合均可选。
达利凯普的DLC70系列，则把重点放在射频微波。
官网2026年7月公布的DLC70H规格书，给出0402尺寸、0.1—33pF的容量表，用途包括调谐、耦合、直流隔离和阻抗匹配。容量表中的额定电压随具体规格变化：例如10pF对应200V，30pF、33pF对应50V。只看系列的最高耐压，容易漏掉这种差别。
更大尺寸的DLC70E，在2026年4月发布的规格书中列出了3838尺寸、0.5—5100pF的容量范围，面向半导体射频电源、MRI核磁共振设备等应用，并提供芯片、微带、轴向和径向引出等结构选择。
从DLC70H到DLC70E，变化不仅在尺寸和容量，也在电流、电压以及装配形式所服务的场景。射频产品需要结合目标频率查看Q值、ESR和谐振特性，容量表则负责确定可选组合。
南京汇聚新材：以不同电压系列组织MLCC，另设开路模式产品。
汇聚现行官网目录列有NM中压系列、NV高压系列及NH超高压系列，额定电压范围分别为100—630V、1000—3000V和3000V以上；另有采用X7R介质的OP开路模式产品，面向电源及高电流回路。
NM侧重电源滤波等用途，NV、NH向高压耦合等场景延伸。把它们与风华谐振产品、达利凯普射频产品一起看，可以看到：同样使用陶瓷介质，系列划分可能围绕电压，也可能围绕损耗、频率和电极结构。
三、安规瓷介与圆片高压：覆盖抗干扰、旁路和耦合
广东松田的CY、CD、CE系列，把陶瓷电容的用途延伸到安规抗干扰。
松田现行产品目录中，CY系列列示X1-760VAC、Y1-500VAC及1500VDC规格，CD系列列示Y1-500VAC及1500VDC，CE系列则属于Y2产品。它们以安规类别、工作电压及对应认证组织选型，常见任务包括电源噪声抑制、旁路和耦合。
圆片高压是另一条产品线。HV系列覆盖500VDC—6.3kVDC，原厂用途包括高压旁路和耦合；SV系列覆盖10—15kV，面向高压直流电源等应用。这两类陶瓷电容的选型依据各有重点：前者先对应X/Y类别和绝缘要求，后者重点核对直流耐压、损耗及安装尺寸。
这部分补充了小型贴片MLCC之外的选择。电源工程师可以按抗干扰、高压耦合等具体位置，再比较引线间距、器件厚度、额定电压和适用标准。
四、高可靠与微组装：从材料、电极延伸到单层器件
陶瓷本体具有脆性。板弯、温度变化和装配应力会影响器件可靠性，因此柔性端电极、金属支架和引线结构，也构成了厂商之间的重要产品差别。
鸿远电子近期明确披露了超高电压系列开发进展。
其2026年半年报称，已完成超高电压多层瓷介电容器系列化产品开发，覆盖片式、支架和引线三种结构，同时推进柔性端电极产品应用。
鸿远的瓷介产品组合还包括常规多层片式、单层片式、金端和射频微波瓷介电容，分别对应板级安装、微组装以及高频电路等需求。半年报中的“完成系列开发”提供了研发进展，具体耐压、容量与交付状态还需对应型号确认。
对装配设计而言，片式、带支架与引线产品，会改变焊接位置、受力方式和占用空间。同一电压等级下，结构形式本身就是需要比较的一项。
宏明电子的特点，是把电子陶瓷材料、浆料与成品器件连接起来。
宏明2026年半年报列出的相关产品包括多层瓷介电容器、芯片瓷介电容器及微波器件，涵盖介质材料配方、电极浆料和器件制造等环节。旗下宏科开展电子瓷料、高可靠MLCC和芯片瓷介等业务。
对于这类产品，器件表现与材料配方、内外电极及制造工艺紧密相关。宏明把上游材料研制与成品开发放在同一业务体系中，高可靠产品的介绍也由此延伸到了瓷料、电极和制造环节。本文将宏明与旗下宏科合并介绍。
从板级安装进入模块内部，单层陶瓷又形成了一组产品选择。
陶瓷电容系列里，单层瓷介电容值得与MLCC放在一起理解。它采用不同于多层叠合的结构，常见于微波和微组装应用，连接方式、寄生参数及安装环境都是选型内容。
火炬电子同时覆盖自产陶瓷电容和天极科技的微波产品。
火炬2026年半年报将陶瓷电容列为成熟产品之一；旗下天极科技则形成了微波芯片电容器、薄膜电路、薄膜无源集成器件和微波介质频率器件等产品线，应用包括5G通信和光通信。
报告同时讨论了SLCC与薄膜电路在高速光模块射频链路中的作用，包括阻抗匹配、信号去耦和噪声抑制。因此，看火炬的陶瓷业务，可以把本体的多层陶瓷产品与天极的微波芯片器件分别梳理：前者有板级元件的产品体系，后者更贴近模块内部的微组装需求。
宏达电子的陶瓷产品，则包括多层与单层两条路线。
宏达2026年半年报列有多层瓷介和单层瓷介电容，旗下宏达恒芯开展单层陶瓷电容、薄膜电路等业务。单层产品用于隔直、旁路、滤波、调谐和匹配，应用延伸到微波毫米波通信与光通信。
公司还披露，已凭借单层陶瓷芯片电容、陶瓷薄膜电路等产品，进入多家光模块厂商的合格供应商体系。这是供应资格方面的进展，与具体型号的批量交付规模属于不同信息。
单层电容的关注点，更贴近模块内部的连接与高频表现。封装或裸片尺寸、端面金属化、连接工艺和目标频率下的参数，需要与模块设计共同考虑，单看容量大小很难判断其用途。

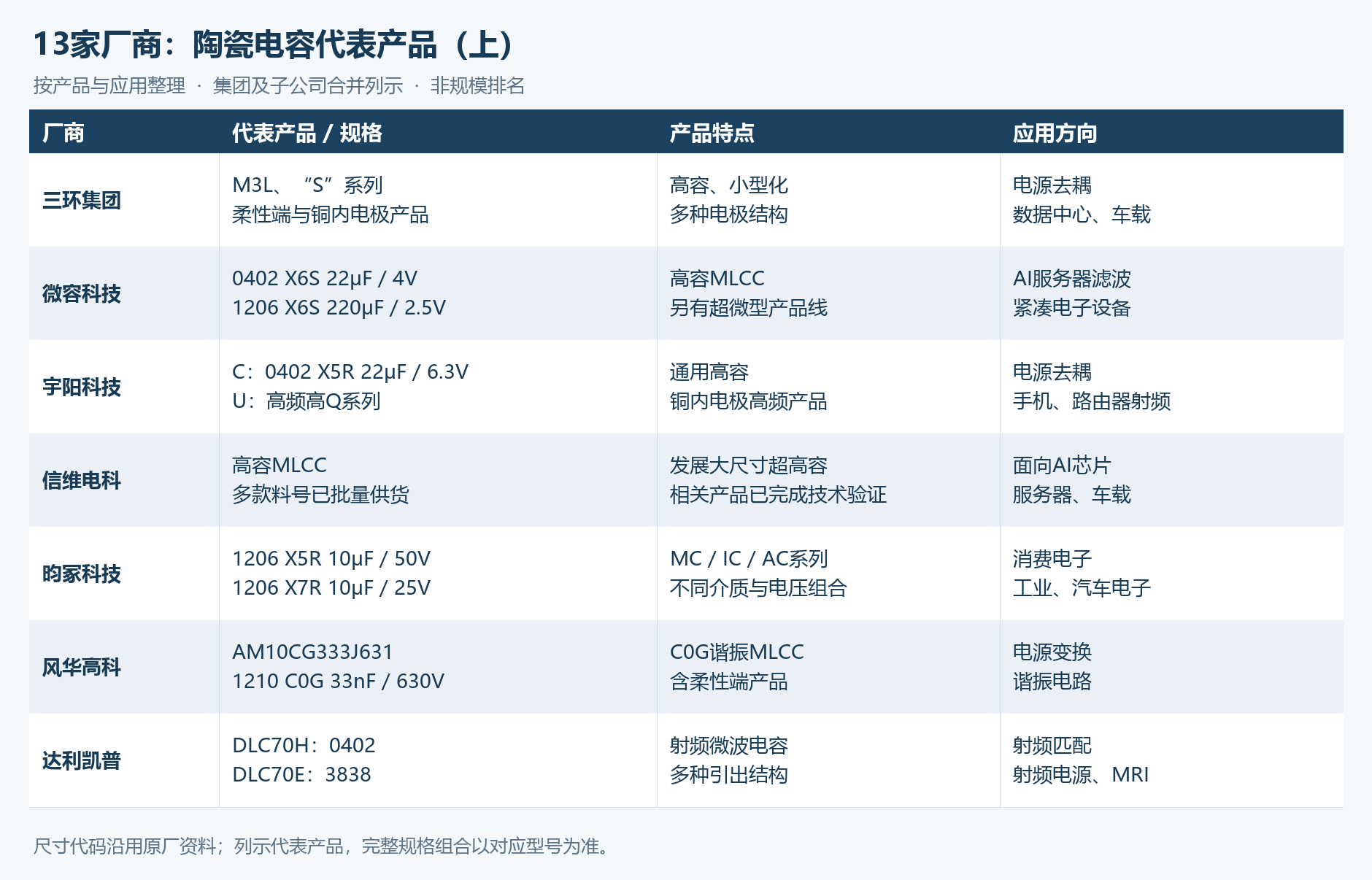

图4：13家厂商代表产品一览（上）。展示高容、小型化、谐振与射频产品；具体规格组合以对应型号为准。

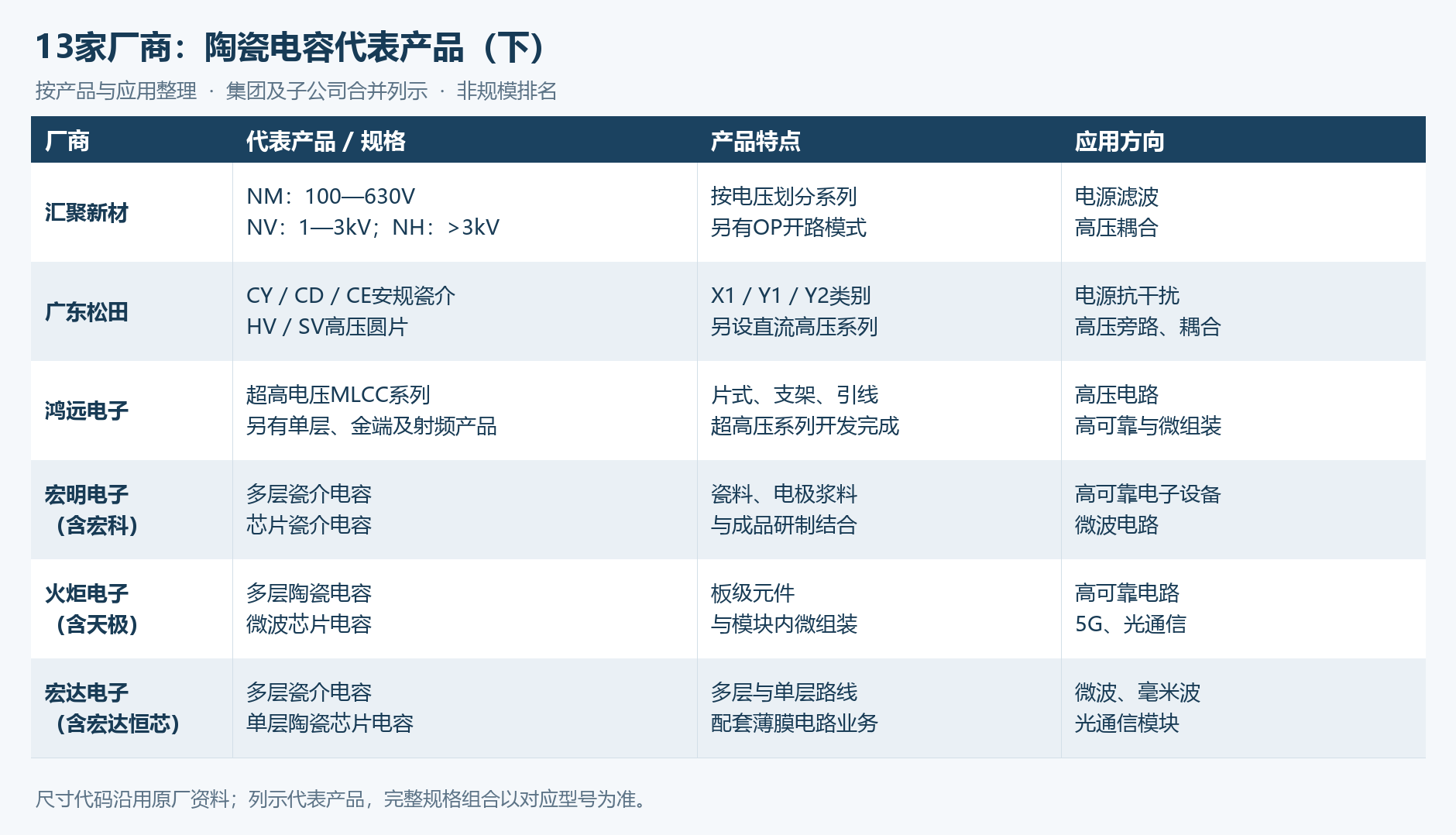

图5：13家厂商代表产品一览（下）。展示高压、安规、高可靠与微组装产品；集团与相关子公司合并列示。
这13家厂商展示了陶瓷电容在电路板上的不同位置：高容MLCC靠近供电去耦，谐振与射频产品围绕损耗和频率展开，安规瓷介参与抗干扰，高压产品承担相应的旁路或耦合任务，单层器件则深入微波与光通信模块。
比较厂商，先明确电容在电路中的任务，再对应系列、结构与完整规格。采购所需的额定电压和容量，工程师关注的偏压、损耗、温度与装配条件，最终都要落到同一颗型号上。这样整理产品，才能把厂商名单变成可用的选型线索。
