AI服务器里的小电感，正在吸引一笔不小的投资。

9月14日，MoneyDJ援引日经新闻报道，TDK计划向日本两家工厂合计投入400亿日元，扩充薄膜电感生产设备，分别面向AI半导体和光收发器。具体金额和工厂安排目前属于媒体披露；TDK此前已在官方业绩说明中表示，将加快薄膜电感扩产。

这笔投资背后，是AI服务器两种不同的电路约束：处理器供电要压低大电流经过路径时的损耗，光模块偏置电路则要在提供直流的同时隔离信号。二者都用到电感，性能取舍却明显不同。

TDK的扩产逻辑，需要放回这两种工作条件中理解。

一、两座工厂两类场景：薄膜电感扩产面向不同应用

据上述报道，计划投入日本山梨县甲府工厂的资金为350亿日元，面向AI半导体用薄膜电感；山形县鹤冈东工厂为50亿日元，面向光收发器用薄膜电感。甲府工厂的计划投资额是鹤冈东工厂的7倍，但不能据此推算产能、销量或市场空间的比例，报道没有给出可供换算的产品数量和单位产能成本。

TDK在2026年4月的业绩说明中，已将低电压、大电流条件下的垂直供电，以及光收发器用薄膜电感与片式磁珠，列为AI相关业务机会。同时，公司提出提前加快由HDD磁头薄膜工艺衍生的电感扩产。

这两条产品线共享的线索是工艺积累，不能据此混用器件指标。 处理器侧要把电送到低压大电流负载，光模块侧的部分电感承担偏置与信号隔离。后者的微型器件规格，不能拿来代表前者的供电能力。

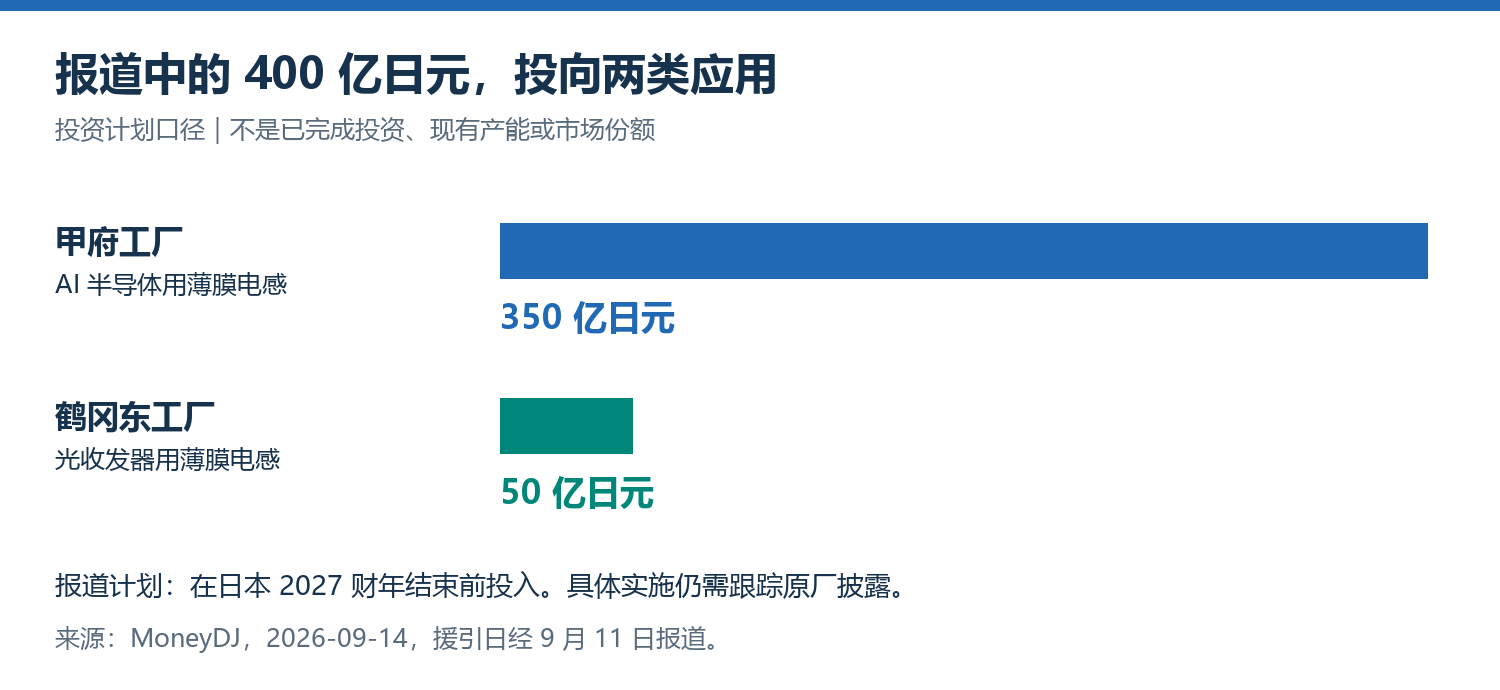

图1：按MoneyDJ报道整理的投资计划，非已完成投资或产能数据。

二、处理器供电端：低电压放大了路径损耗的代价

处理器供电的难点，在于功率增加与低工作电压同时存在。功率等于电压乘以电流；电压不变时，功率上升需要更大的电流。随后，路径上的压降按I×R增加，电阻损耗按I²R增加。电流翻倍，同一段电阻的发热就变为四倍。

做一个仅用于说明原理的假设：200A电流经过0.1mΩ路径电阻，压降为20mV，损耗为4W；电流增加到400A，压降变为40mV，损耗变为16W。若负载目标电压为0.8V，后者压降相当于目标电压的5%。远端采样可以帮助补偿稳态压降，却不会消除这16W的路径发热。这里的电流、电阻与电压均为演算条件，不是TDK产品实测值。

垂直供电试图把负载点转换器放到处理器对应的PCB背面，缩短大电流在板上的输送路径。TDK于2026年2月发布的FS1525模块提供了具体例子：单模块25A、高度3.82mm，并将功率电感、MOSFET和控制等功能集成。它说明这种布局需要连同器件高度和散热一起设计，但不能据此认定其内部电感就是此次扩产产品。

薄膜描述制造工艺，低背描述封装高度，两者不能直接等同。满足电气与热要求的低背电感，可以为更短的供电布局创造条件。 如果布局节省的路径损耗，被器件本身增加的损耗抵消，整条供电链路就未必更高效。因此，薄型、大电流与低损耗必须放在同一个设计中权衡，单独缩小尺寸并不能说明系统收益。

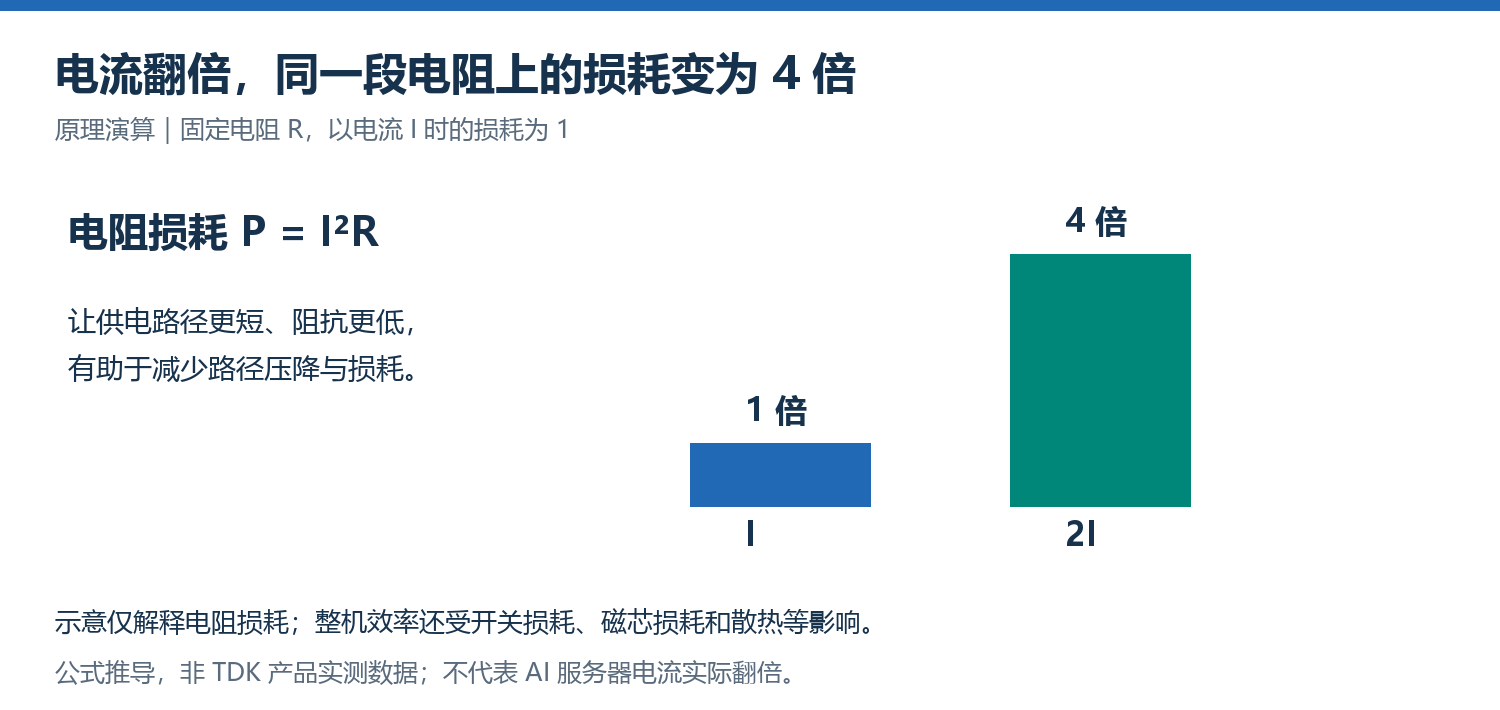

图2：公式推导示意，不是TDK产品或服务器实测结果。

三、光模块偏置电路：电感既要通直流，也要隔信号

光模块中的偏置T型电路，有一条承载直流与信号的共用线路：电容用于隔直流，电感所在支路提供直流，同时阻碍目标频段的信号进入电源侧。TDK在2025年8月发布的PLEC69B系列，目标用途就包括这类电路。

以PLEC69BCA100M-1PT00为例，其标称电感为10μH，测试频率1MHz，容差±20%。真正容易误读的是电流规格：规格书中，电感下降30%对应的Isat一列标为0.20A，温升40℃对应的Itemp一列标为0.35A；相应典型值分别为0.25A和0.40A。原厂注明额定电流取Isat与Itemp中较小者。

按规格表中标注为max.的两列取较小值，额定电流为0.20A，不能直接采用温升一列的0.35A。 这是按原厂规格取值，不表示每颗器件都恰好在0.20A时下降30%。实际电路若只允许更小的电感变化，还需依据直流偏置曲线和工作温度确定可用电流。单看“温升电流更大”，会高估器件保持所需电感特性的能力。

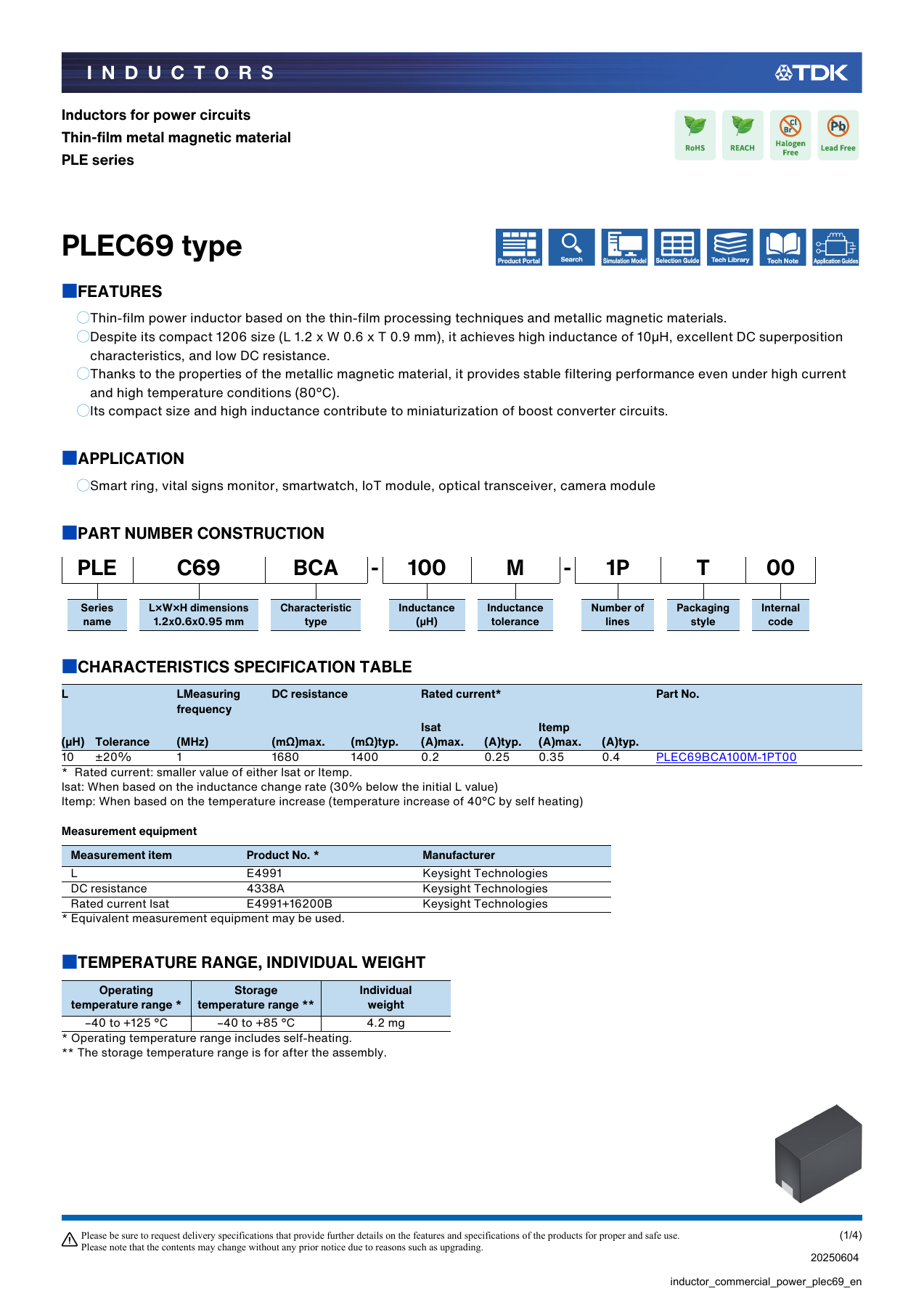

图3：TDK原厂数据手册，Mouser托管的2025年6月版本；本文所引参数已与TDK产品页及2025年8月26日发布资料交叉核对。

直流电阻也直接影响偏置通路。按该器件1.4Ω典型值、假设0.20A直流计算，器件压降约0.28V，直流电阻损耗约56mW。这只是基于典型参数的计算，未计温度变化与交流损耗，但它说明小电感仍会消耗偏置电压和散热余量。

信号隔离则要看另一组特性。TDK强调的10—200MHz高阻抗，描述的是器件在指定频段内阻碍信号进入电源支路的能力，不能换算成800G、1.6T等传输速率。真实电感还存在寄生电容与自谐振，阻抗不会按照理想公式随频率无限增加。因此，“10μH”这个单点标称值，并不能完整描述宽频段隔离效果。

低直流电阻与目标频段高阻抗，是同一颗器件需要同时满足的两件事。 前者减少偏置压降与发热，后者承担信号隔离；直流偏置又会改变电感表现。这使光模块电感的设计目标，明显区别于处理器的大电流供电。

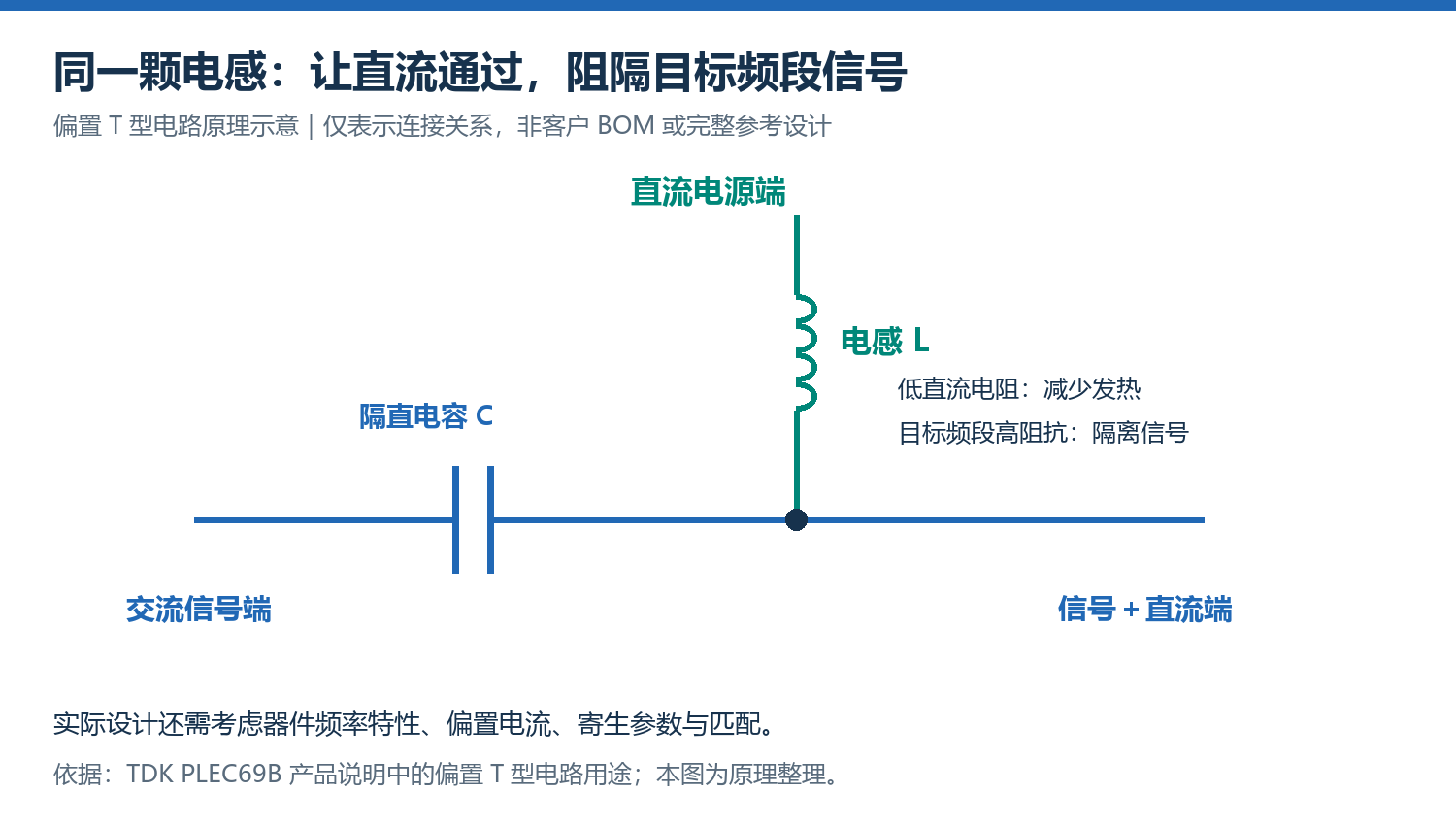

图4：偏置T型电路原理整理，非具体客户电路或完整参考设计。

四、薄膜工艺积累，正在进入不同的AI电路环节

把两类应用放在一起，能看清TDK这次布局的另一层含义。处理器侧希望在受限高度内缩短供电路径，光模块侧希望在微小封装里兼顾电感值、直流损耗和频段特性。两者都对磁性材料、导体结构与制造工艺提出要求，但优化方向并不相同。

TDK在PLEC69B的产品说明中，将性能实现归因于金属磁性材料与结构设计；在业绩说明中，又明确提到HDD磁头薄膜工艺向电感的延伸。结合这些披露，可以将此次布局理解为既有工艺能力向AI相关器件的延伸。这里能看出的优势线索是技术积累的复用，公开资料尚不足以量化其成本、良率或毛利优势。

因此，400亿日元计划所指向的，并不是一个可以用单颗型号概括的“AI电感”市场。处理器端的价值落在供电布局与损耗上，光模块端的价值落在带直流偏置时的电气表现上。同样采用薄膜工艺，最终进入的是两套不同的电路约束与产品评价体系。

本文基于公开资料整理，产品规格与供货进展以原厂最新披露为准。
