从 1.6T 迈向 3.2T:22nF 硅电容为何要做到 01005 封装,还要验证至 110GHz?

从1.6T升级到3.2T光模块,行业普遍认为所有器件的工作频率需翻倍。然而,真正的挑战在于通道数量增加导致的布局拥挤和单通道速率提升带来的插损、信号反射等问题。朗矽推出的LXF223SA1K0092电容,具备22nF容量、01005封装、双端子设计,并在110GHz下提供离散插损典型值,解决了高密度布局和高频验证的需求。该电容适用于1.6T和3.2T光模块,尤其为8×400G技术路线提供了技术储备。尽管110GHz并非强制要求,但其在高密度和宽带验证方面的优势使其成为重要选择。与其他厂商相比,朗矽的产品在小型化和高频测试方面具有竞争力,但在完整S参数数据集和量产订货体系上仍有提升空间。

从 1.6T 升级到 3.2T 光模块,行业很容易形成一种固有认知:模块带宽翻倍,内部所有器件的工作频率也要同步翻倍。但对于高速链路里的隔直、耦合电容而言,真正的压力来源主要有两点:通道数量增加带来器件与焊盘布局愈发拥挤;单通道速率持续提升,插损、信号反射以及器件表征带宽都需要重新评估。

因此,面向下一代光模块的宽带电容,不能只简单抛出最高工作频率指标,还需要同时厘清容量、封装尺寸、端口结构、高频实测数据四大核心问题。朗矽最新推出的 LXF223SA1K0092 料号,恰好将这几项关键特性集合在单颗器件上:22nF 容量、01005 封装、双端子设计,并且给出了最高 110GHz 下的离散插损典型指标。

一、1.6T 升级 3.2T,频率并非唯一考验

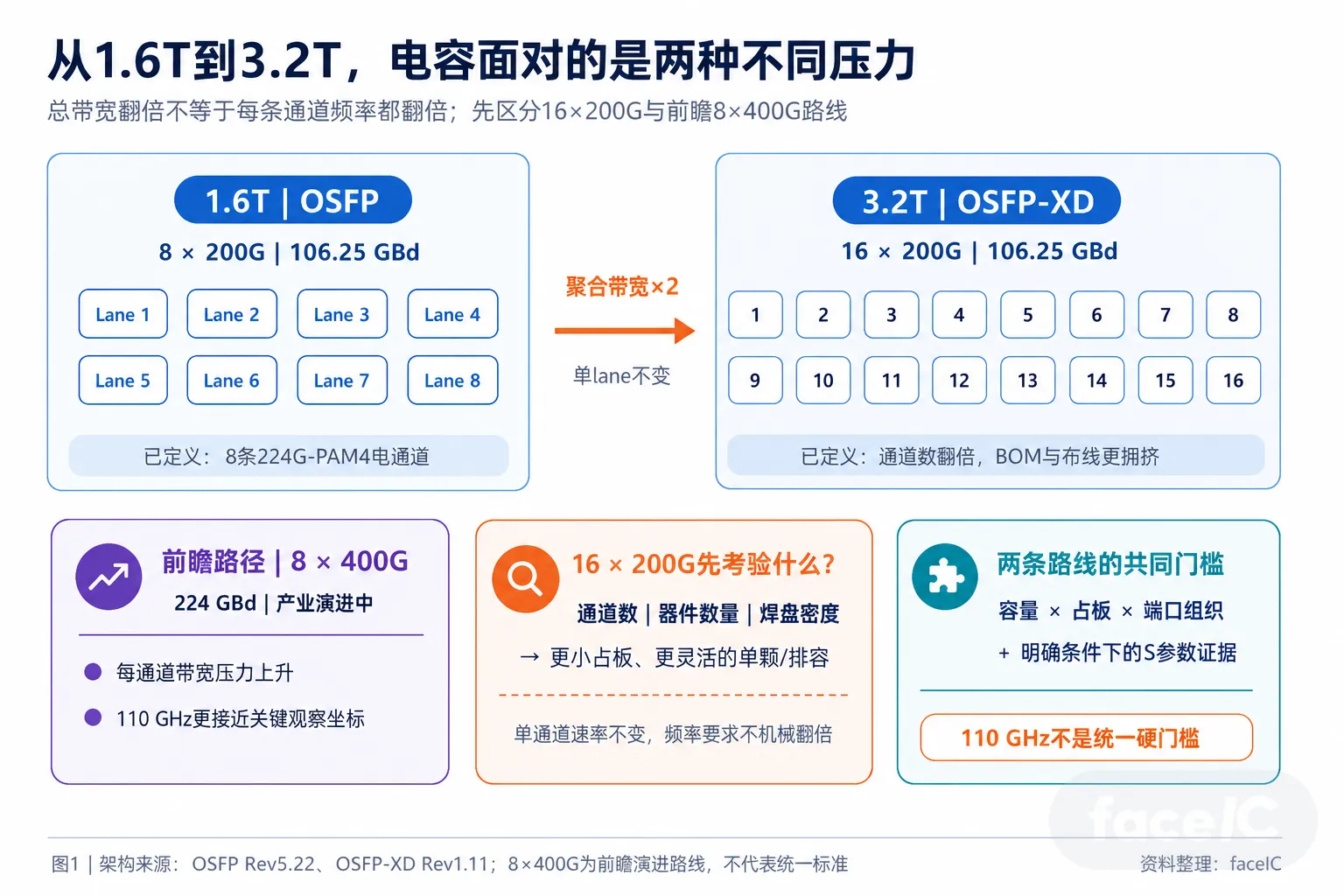

OSFP 规范定义的 1.6T AUI‑8 采用 8 路 224G‑PAM4 电通道,单通道速率 200Gb/s,符号率 106.25GBd;而 OSFP‑XD 规范下的 3.2T AUI‑16,通道数量翻倍,使用 16 路同等速率通道。按照这条 16×200G 的技术路线,总带宽提升,首要带来的是通道数量、器件用量以及 BOM 密度的增加,单通道符号速率并未发生变化。

与此同时,行业也在推进更前沿的 8×400G 技术路线。单通道 400G/lane 对应约 224GBd 符号率,按照一阶奈奎斯特理想基带估算,对应工作频率约 112GHz,这时 110GHz 才成为单通道带宽的关键参考指标。

也就是说,器件验证到 110GHz,在 1.6T 以及 16×200G 方案中,更多是预留宽带设计余量;而针对 8×400G 这类前瞻技术路线,则是为更高的单通道传输速率做技术储备。110GHz 并不是 1.6T、3.2T 行业规范对电容的强制硬性要求。

二、同为 22nF,为何要压缩至 01005 封装

LXF223SA1K0092 为 22nF 双端子硅电容,本体尺寸 0.42×0.22×0.10mm,典型厚度 100μm,厚度支持定制;额定工作电压 3.3VDC,击穿电压≥9VDC,工作温度‑55℃\~150℃。注意型号标注的 9V 为击穿电压,不等同于额定工作电压。

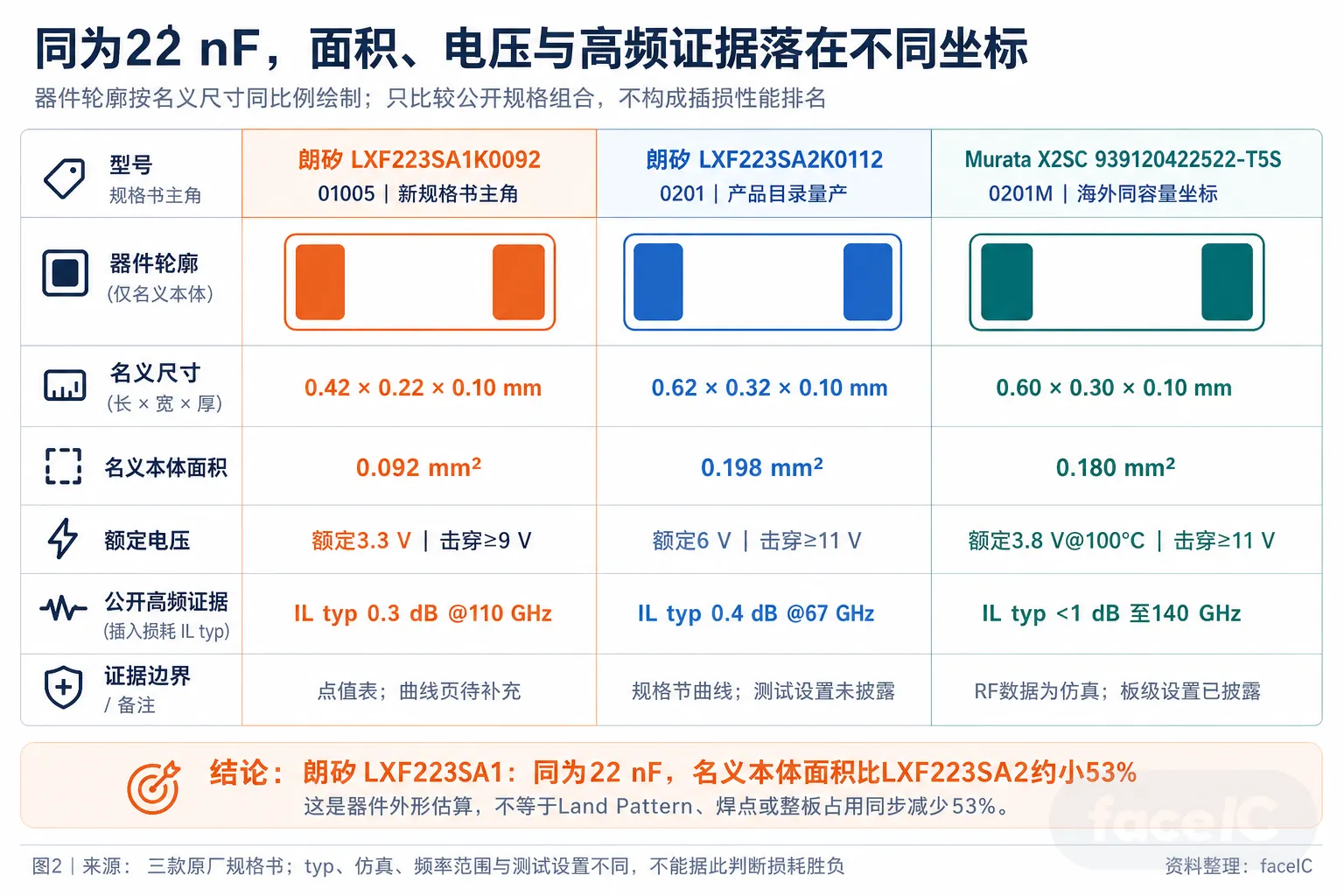

对比朗矽前代 22nF 产品 LXF223SA2K0112,其本体尺寸 0.62×0.32×0.10mm。新型号本体平面面积相比老款缩减约 53.4%。该数值不等同于焊盘、整板占用面积的缩减幅度,但在 16 路 200G 通道密集部署的光模块内部,更小的器件本体,能够给焊盘排布、走线规划以及周边元器件留出更多设计空间。

该料号规格同时给出 25℃条件下,20GHz、40GHz、67GHz、110GHz 的插损典型值,分别为 0.1dB、0.15dB、0.25dB、0.3dB;110GHz 下回损典型值不低于 13dB。需要注意,110GHz 下 0.3dB 仅为典型测试数值,不能理解为全样品、全温度、全偏置条件下的性能上限。目前规格书中完整 S 参数曲线仍待补齐,上述离散频点数据可以用于前期选型评估,还不能直接替代完整 S 参数曲线或 Touchstone 仿真文件。

三、行业都在提 110GHz,各家瞄准的却并非同一应用场景

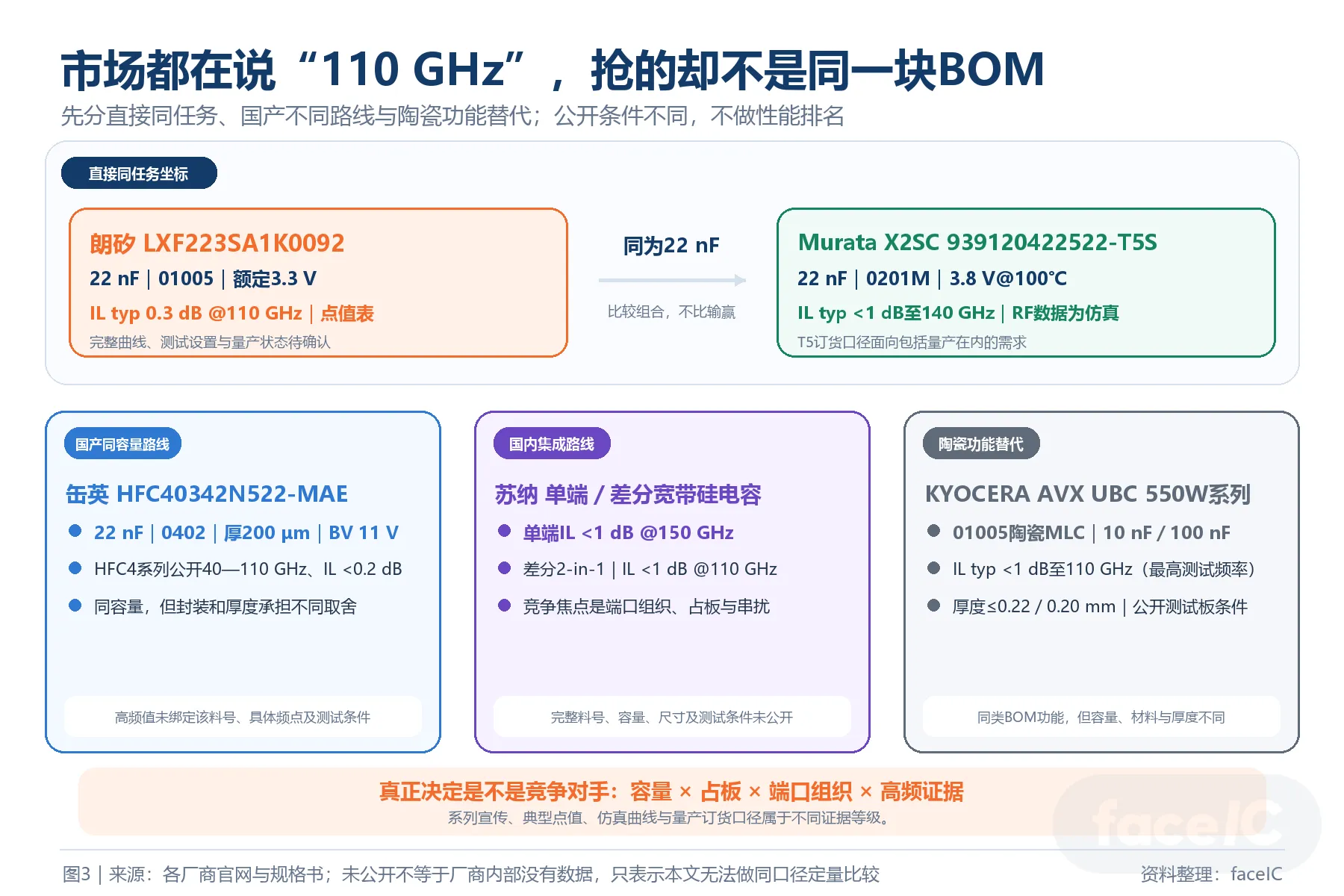

直接对标硅电容赛道,村田旗下 IPDiA X2SC 939120422522‑T5S 同样为 22nF,采用 0201M 封装,本体 0.60×0.30×0.10mm。原厂公开 220GHz 仿真数据,基于 10mil 石英 CPW、50Ω 测试环境,T5 订货代码支持量产交付。村田的优势在于高频模型、测试结构以及订货体系更加完善;朗矽这款产品的差异化,是把 22nF 容量进一步压缩到 01005 更小封装。

国产厂商也已经开启同赛道竞争。缶英 HFC40342N522‑MAE 同样是 22nF,0402 封装,厚度 200μm,击穿电压 11V;HFC4 系列覆盖 40‑110GHz 频段,但高频指标没有绑定该料号对应的具体频点与测试条件,无法直接和朗矽公开的插损数据横向对比。

苏纳同步布局单端、差分两类宽带硅电容产品,公开指标单端插损<1dB@150GHz,差分二合一器件插损<1dB@110GHz,产品侧重点放在端口集成、占板面积与串扰抑制,而非一味压缩单颗器件尺寸。

除硅电容以外,陶瓷方案同样具备竞争力。KYOCERA AVX UBC 系列 550W103M、550W104M 为 01005 陶瓷 MLC,容量分别为 10nF、100nF,原厂给出指标:110GHz 以内插损典型值小于 1dB,测试基于 5mil Rogers RO3003 板材、配套推荐焊盘以及 50Ω 环境。这也说明 110GHz 并非硅电容专属能力,只是该系列在容量、厚度、材料体系上和朗矽 22nF 产品存在明显区别。

常被拿来对比的 Skyworks SC 系列,容量集中在 0.8‑1000pF,适用频率上限 26GHz。该系列已于 2026 年 5 月发布停产通知,仅可作为上一代 MIS 硅电容的参考,不属于当前 110GHz 赛道的主流竞品。

四、朗矽的核心竞争力,不在于 110GHz 这一个数字

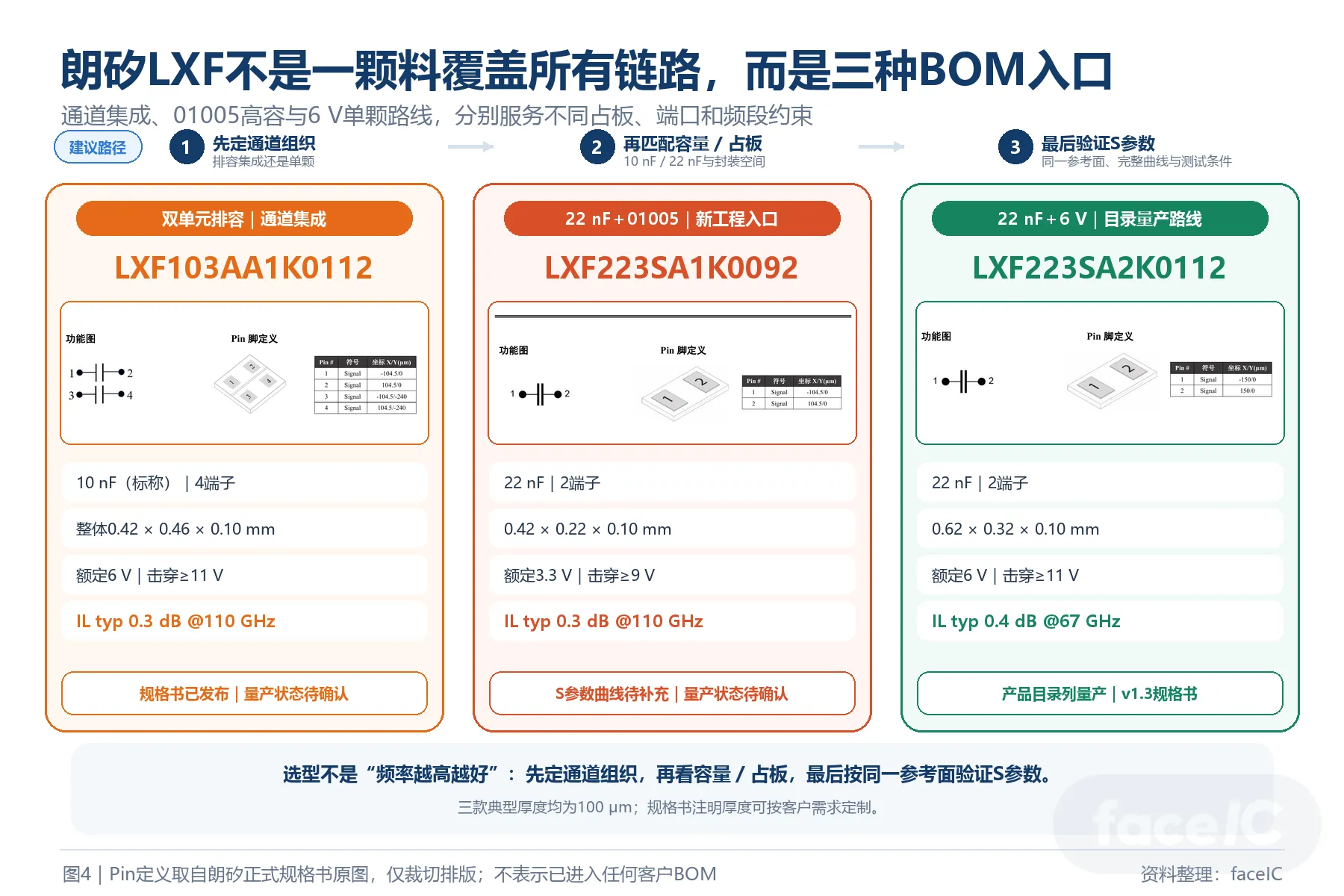

回看朗矽自身产品矩阵,更容易看清新料号的定位:LXF103AA1K0112 是 10nF 四端双单元排容,主打多通道集成;LXF223SA1K0092 实现 22nF、01005 封装、110GHz 离散指标的单颗器件;LXF223SA2K0112 拥有 22nF,额定电压 6V、击穿电压≥11V,附带 67GHz 完整 S 参数曲线,2026 年 5 月已纳入量产产品目录。

三款产品并非简单的性能高低排序,分别对应多通道布局、极致小型化、电压可靠性与成熟量产不同的工程诉求。对比市面上只公布频段概念的样品,朗矽已经将容量、封装、端子、电压固化为标准化料号;但对标海外厂商,完整公开的 S 参数数据集、成熟量产订货体系,仍然还有完善空间。

这种 “封装尺寸优势突出,但高频测试证据仍需补齐” 的现状,也更加贴合真实的产业竞争,远胜于笼统宣传国产做到 110GHz 的口号。

结论:3.2T带来的,不只是一条更宽的链路

在1.6T的8×200G路线中,110GHz更多体现宽带表征和设计余量;在3.2T的16×200G路线中,首先加剧的是通道与BOM密度;面向仍在演进的8×400G路线,单通道带宽才进一步成为核心矛盾。

朗矽新料号同时踩中了这两类需求:22nF和01005回应高密度,至110GHz的离散指标回应宽带验证。它不能仅凭一张规格表证明已经进入1.6T或3.2T客户BOM,却已经为国内工程师提供了一个更具体的评估入口。

免责声明:本文基于原厂公开资料及朗矽提供资料整理,仅作行业交流,不构成采购或型号推荐。具体参数、产品状态及适用性请以原厂最新文件和项目验证结果为准。
