“硅电容会不会替代MLCC？”这个问题看似直接，却容易把选型带偏。
真正做BOM时，工程师不会先问“硅还是陶瓷”，而会先确认：电容放在PCB、负载附近还是封装基板？电源轨是1.35 V还是更高？目标频段需要多少有效容量？Z向空间还剩多少？这些问题回答完，器件材料往往已经选了一半。
因此，本文不做硅电容与MLCC的综合排名，只追踪三款同为1 μF、却承担不同工程任务的产品：宇阳C0201X5R105M6R3NCZ、TDK C0510X5R0J105M030BC，以及朗矽LHC105SA4K0032。
一、硅电容与MLCC先比BOM位置：同样1 μF，不等于同一任务

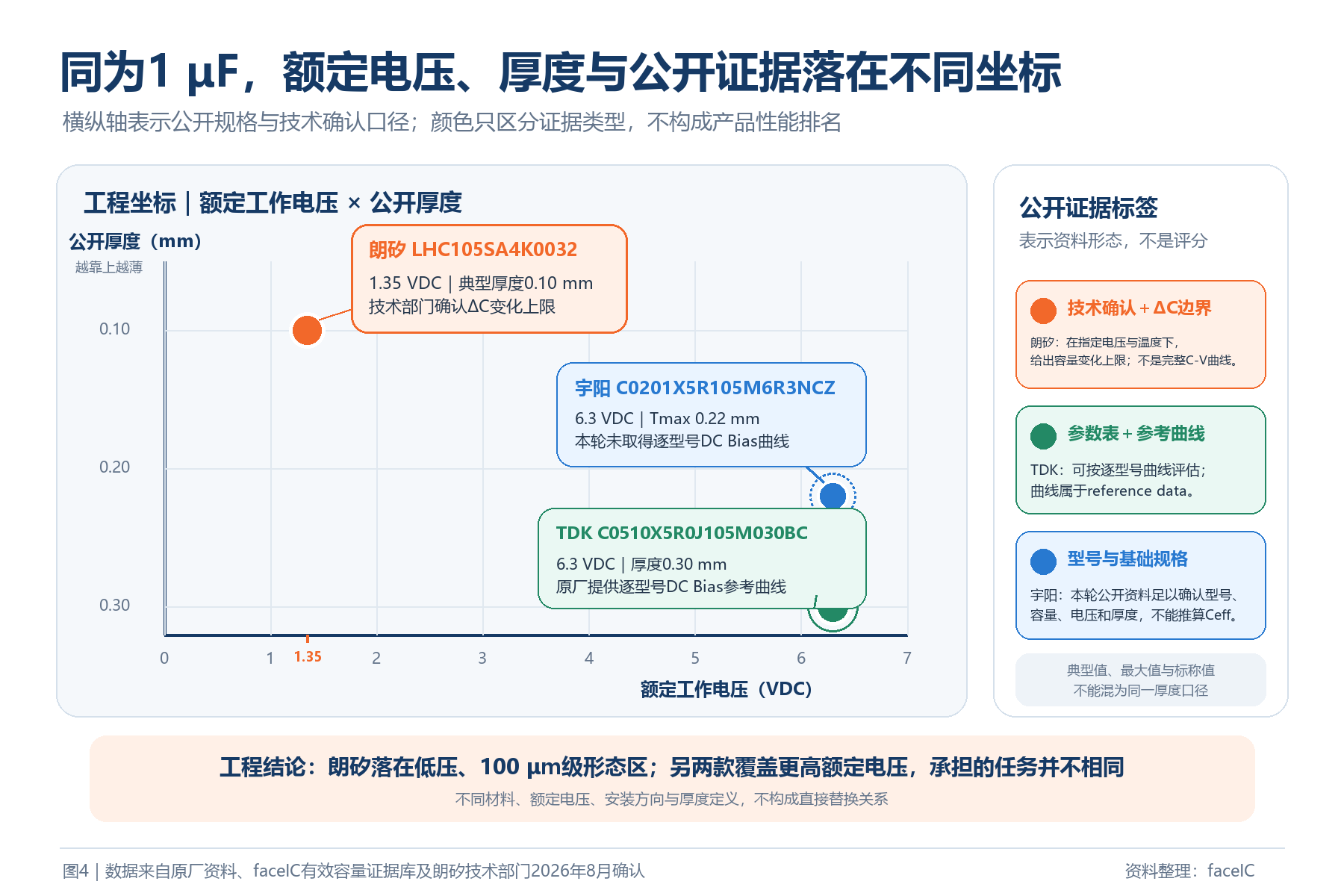

宇阳C0201X5R105M6R3NCZ是一款1 μF、6.3 VDC的0201 X5R MLCC，公开最大厚度为0.22 mm。它代表的是国产MLCC持续压缩尺寸、容量与厚度的板级路线：封装小、额定电压较高，可以沿用成熟的表贴和供应体系。
TDK C0510X5R0J105M030BC同样为1 μF、6.3 VDC，但采用0204反向结构，厚度为0.30 mm。它的重点不是继续缩小封装，而是通过改变端电极方向缩短板级局部回路，适合负载附近的低寄生去耦。
朗矽LHC105SA4K0032则将1 μF放在1.35 VDC低压轨、0204外形和0.10 mm典型厚度下，目标更偏向近芯与高度受限位置。同时，器件厚度还可以按照客户需求调整，例如提供75 μm或200 μm方案，以适配不同的封装和装联要求。它没有沿着MLCC的高电压和广覆盖路线竞争，而是主动收窄场景：解决电源轨较低、空间较薄、容量边界需要算得更明确的问题。
这三款器件都写着1 μF，但并不是直接替料。宇阳强调板级小型化，TDK强调反向结构和局部低寄生，朗矽则面向低压近芯与100 μm级空间。选型的第一步不是比较谁的单项数字更漂亮，而是确认它们是不是在解决同一道题。
二、DC Bias与有效容量：能不能比较，先看证据等级
标称容量Cnom只是在规定温度、频率和交流测试电平下测得的起始值。进入真实电路后，容差、直流偏压、温度、频率、交流幅度和长期老化都会影响最终可用的有效容量Ceff。
这里不能把所有MLCC混为一谈。C0G/NP0的容量稳定性通常较好，但小封装高容值覆盖有限；DC Bias重点影响的是X5R、X7R等Ⅱ类陶瓷介质。具体下降多少，也不能由“X5R”三个字符统一推断，必须落到完整料号与原厂曲线。

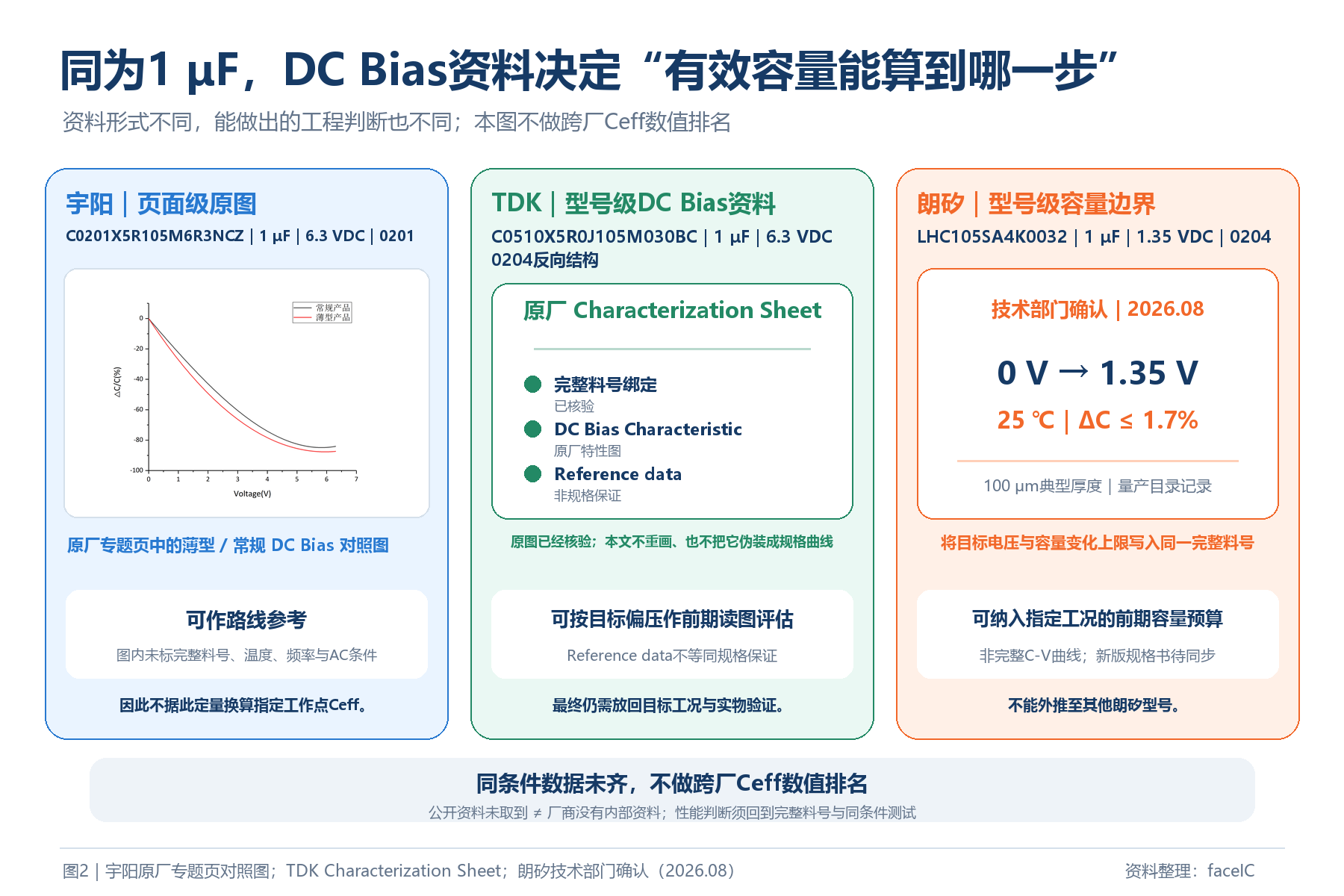

本轮公开资料能够确认宇阳 C0201X5R105M6R3NCZ 已公开薄型与常规产品的 DC Bias 对照图。这说明其薄型 X5R 路线并非没有偏压特性资料；但曲线本身未标出完整料号，测试温度、频率、交流电平及规格保证属性也未披露。TDK则公开了对应完整型号的DC Bias参考曲线，工程师可以按偏压进行评估，但reference data并非规格保证值。
朗矽采取了另一种表达方式：按朗矽技术部门2026年8月确认口径，LHC105SA4K0032在25℃下，直流电压从0 V升至额定1.35 V时，容量变化幅度最大为1.7%，提供了一个可以直接纳入前期容量预算的上限。
因此，真正有意义的比较不是“硅电容一定比X5R稳定”，而是：在目标电压下，原厂能否为这个完整型号提供足够明确的容量边界。对于容量裕量宽松的板级去耦，MLCC仍然高效且成熟；对于裕量更紧的低压近芯PDN，边界能否提前计算，权重会明显上升。
三、朗矽LHC105的差异化：100 μm厚度与明确工况被绑定在同一型号里

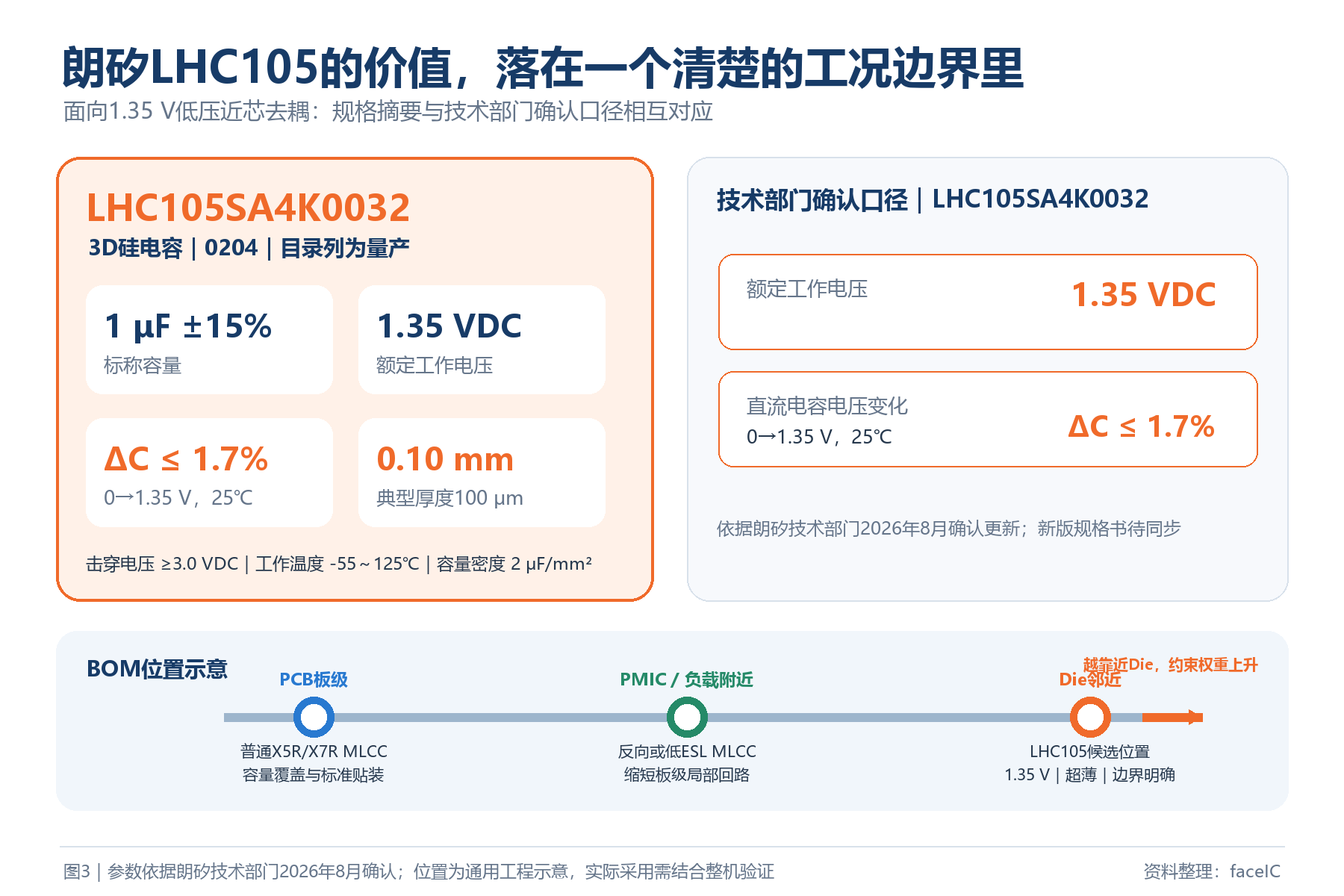

朗矽LHC105SA4K0032的标称容量为1 μF、容差±15%，额定工作电压为1.35 VDC，击穿电压不低于3.0 VDC，工作温度范围为−55℃至125℃。如果只把这些数字拆开看，它仍然像一张普通参数表。
真正形成差异的是这些参数之间的组合关系：1.35 V对应低压供电轨，1 μF提供局部去耦容量，0.10 mm典型厚度面向Z向受限位置，而“0至1.35 V、25℃、容量变化最大1.7%”又给出了明确工况边界。
换句话说，朗矽的优势不是单独拥有某个极限数字，而是把目标电压、有效容量边界和可定制厚度绑定到了一个完整料号中。
其0.54×1.04×0.10 mm尺寸以及2 μF/mm²的公开容量密度，也为BGA下方、封装基板或Die邻近区域提供了候选形态。不过，这里说的是具备工程评估基础，不代表已经进入某家AI芯片客户的实际BOM。
朗矽没有必要和MLCC比谁能覆盖更多料号。它更现实的机会，是在低压、近芯、空间受限且容量必须算得更准的位置上，成为MLCC之外的一种明确选择。
四、MLCC仍是主力，硅电容只进入少数关键节点
如果电容位于PCB板级，需要较高额定电压、丰富容量组合、成熟贴装体系和大批量供应，普通X5R、X7R MLCC仍然具备明显优势。负载附近需要缩短局部回路时，反向结构、三端子和低ESL MLCC仍是重要选择。
当供电轨进入低电压、大瞬态电流且高度受限的近芯区域时，有效容量确定性、器件厚度和安装回路的权重会上升，硅电容更可能成为候选。它并不需要替代整张MLCC BOM，只要在少数关键位置解决普通器件难以同时满足的问题，就能体现价值。
因此，硅电容与MLCC的正确选型顺序应当是：先确定BOM位置和工作电压，再计算有效容量，随后比较厚度、安装方式及寄生参数，最后通过PDN和板级测试验证，而不是看到“同样1 μF”便直接比较价格或静态参数。
结论：不是谁替代谁，而是这一段PDN该由谁负责
三款1 μF器件对应着三种清晰的选型方向。需要板级容量、更高额定电压、成熟贴装和供应广度时，普通X5R/X7R MLCC仍然是主力；需要在负载附近缩短板级局部回路时，反向结构和低ESL MLCC更合适；当供电轨进入1.35 V等低压区间、Z向空间接近100 μm且有效容量边界必须提前算清时，朗矽LHC105则体现出更明确的候选价值。
这也是硅电容与MLCC的真实分工：MLCC继续覆盖大部分BOM，硅电容进入少数但更关键的位置。朗矽真正值得关注的，不是它也有一颗1 μF电容，而是它把低压、超薄和可计算的容量边界做成了一款可进入工程验证的国产器件。
