硅电容爆火：AI芯片里的“稳压小保镖”，终于轮到它出圈了？

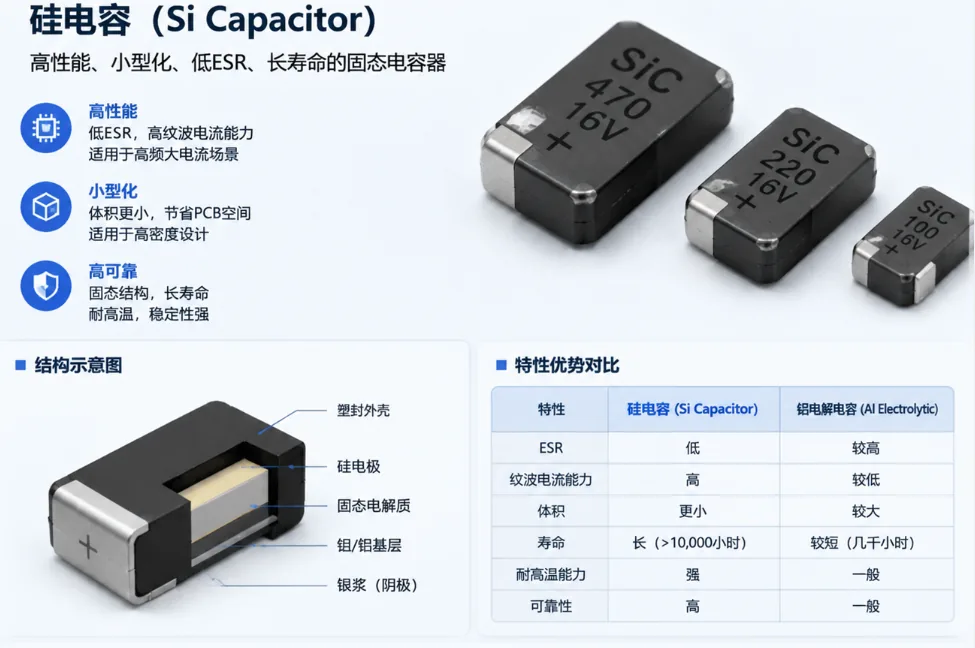

一、硅电容是什么？不是“硅片上贴个电容”那么简单

这两年大家聊被动元件，MLCC像大明星，涨价、缺货、AI服务器需求，天天上热搜。但在高端AI芯片、HBM、光模块和先进封装里面，另一个“小透明”正在悄悄上桌： 硅电容，英文叫Silicon Capacitor。

它和普通MLCC最大的区别是：MLCC像“千层饼”，靠一层层陶瓷和电极堆出电容；硅电容更像“地下车库”，在硅晶圆里做深沟槽、薄膜介质和金属电极，把电容做进硅基材料里。好处很直观： 更薄、更稳、低ESL、低ESR，更适合离芯片很近的地方干活。

你可以把它理解成AI芯片旁边的“稳压小保镖”。芯片一激动，电流猛冲，电压容易抖，硅电容就在旁边快速补一口电，防止GPU、ASIC、HBM当场“心态不稳”。

硅电容不是普通电容换个包装，而是更贴近半导体制造和先进封装的新型被动元件。

二、为什么AI服务器需要硅电容？因为芯片越来越像“用电猛兽”

AI服务器里的GPU和ASIC，功耗越来越高，电流变化越来越快。以前芯片吃电像喝奶茶，现在像开水龙头。问题是，电源不是你喊一声“来电”，它就能毫秒级稳稳送到嘴边。

这时候传统板级MLCC还重要，但它离芯片稍远。距离一远，寄生电感就出来捣乱。电路世界里，距离不是浪漫，是噪声的温床。硅电容可以放在封装内部、基板里，甚至更靠近Die和HBM的位置，作用就是缩短供电路径，让电压别像过山车。

Empower Semiconductor的 EC1005P ECAP 就是典型例子。它主打AI SoC“最后一英寸”去耦，官方资料提到其ESL低于1pH、ESR低于3mΩ，封装为约3.643mm x 3.036mm的CSP。到2026年，Empower又推出 EC2005P、EC2025P、EC2006P 三款嵌入式硅电容，分别做到9.34µF、18.68µF、36.8µF，面向AI/HPC处理器基板嵌入。

AI芯片越强，供电越难。硅电容火起来，本质上是先进封装和高功耗芯片把它“逼”到了台前。

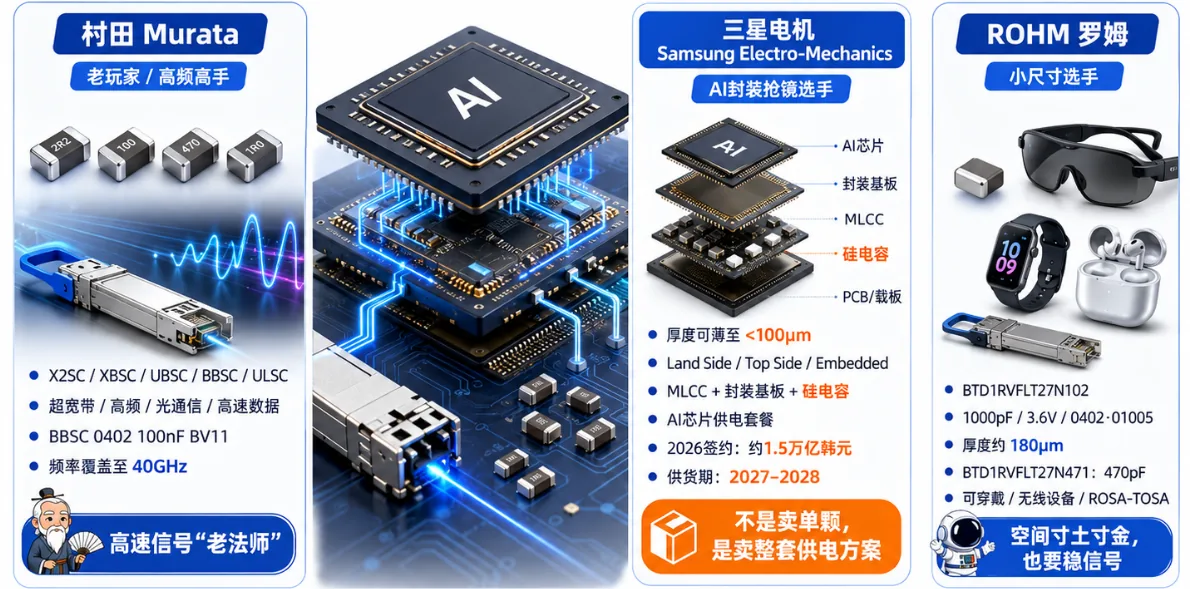

三、国际厂商怎么玩？村田、三星、ROHM各有打法

说到硅电容， 村田Murata 是绕不开的老玩家。它的 X2SC、XBSC、UBSC、BBSC、ULSC 系列，主打超宽带、高频、光通信和高速数据应用。比如Murata的 BBSC 0402 100nF BV11 ，面向ROSA/TOSA、SONET、高速数字逻辑等场景，频率可覆盖到40GHz；更高端的X2SC系列则面向更高频段。简单说，村田像硅电容界的“老法师”，专门处理高速信号里的各种难缠脾气。

三星电机Samsung Electro-Mechanics 则是今年最会抢镜的选手。它官网介绍，硅电容可薄至100µm以下，支持Land Side、Top Side、Embedded等封装位置。更关键的是，三星电机在2026年宣布与全球大型企业签订约1.5万亿韩元硅电容供应合同，供货期为2027年至2028年。三星的打法很清楚： 把MLCC、封装基板、硅电容打包成AI芯片供电套餐。 这不是卖单颗电容，这是端着整套“稳压火锅”上桌。

ROHM罗姆 则把硅电容做得非常小。它的 BTD1RVFLT27N102 是1000pF、3.6V、0402/01005尺寸硅电容，厚度约180µm； BTD1RVFLT27N471 是470pF版本。应用场景包括可穿戴、无线设备、ROSA/TOSA。这个思路很适合手机、AR眼镜、耳机、光模块这些空间寸土寸金的地方。毕竟在可穿戴设备里，PCB面积比北京学区房还紧张。

村田强在高频光通信，三星强在AI封装生态，ROHM强在超小型化，不同厂商切的是不同蛋糕。

四、中国和中国台湾厂商有机会吗？有，但不是低端替代逻辑

硅电容不是“谁便宜谁赢”，它更像先进封装里的定制零件，客户认证长、协同设计深、工艺门槛高。所以国内厂商的机会，不是简单喊“国产替代”，而是要进入AI芯片、SoC、光模块和车载雷达的具体设计里。

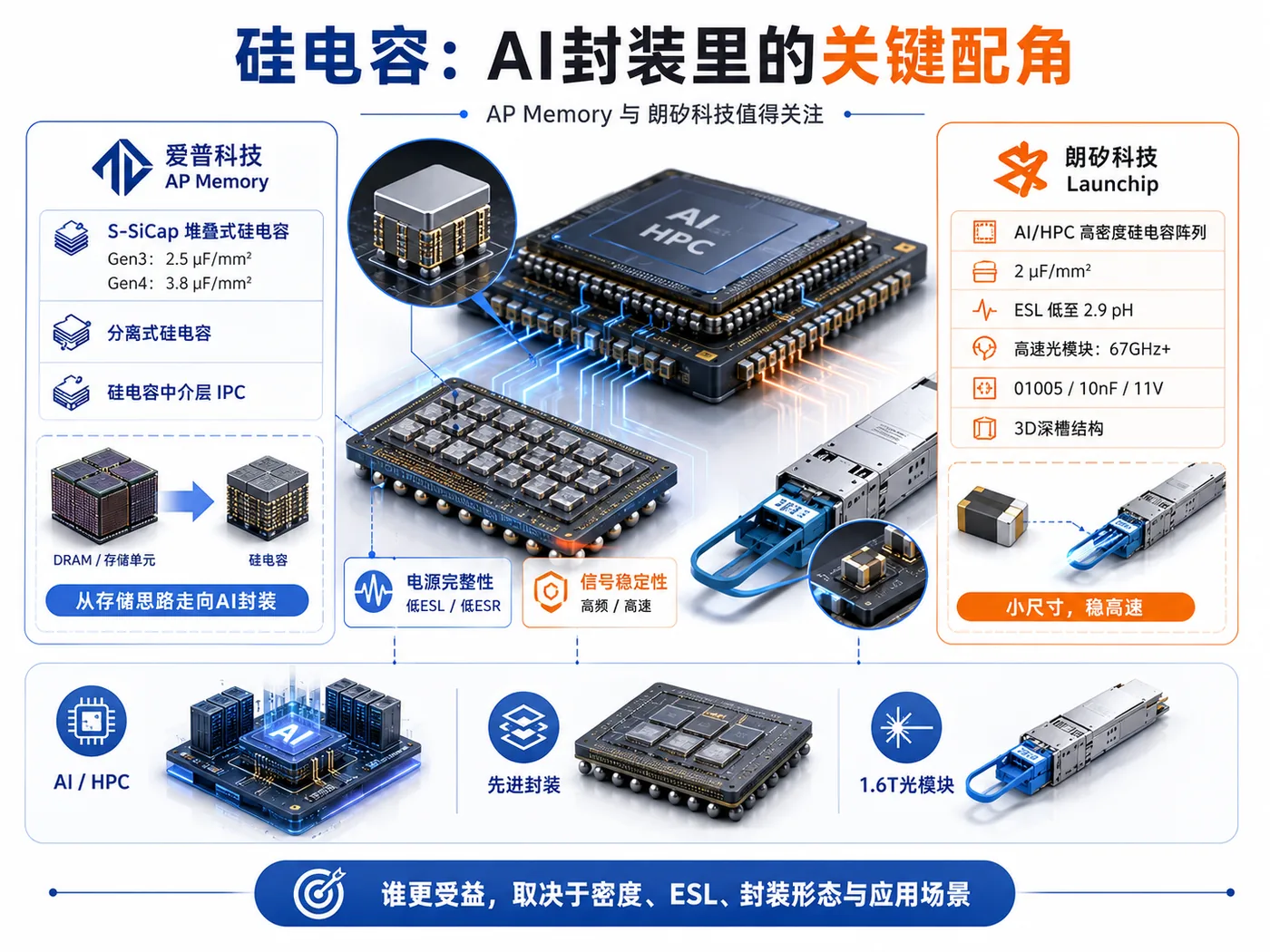

中国台湾的 爱普科技AP Memory 值得关注。它的 S-SiCap 走的是堆叠式硅电容路线，官方资料显示Gen3电容密度可达2.5µF/mm²，Gen4提升到3.8µF/mm²，并覆盖分离式硅电容和硅电容中介层IPC两类产品。它的故事很有意思：爱普原本是存储相关公司，现在把DRAM堆叠电容思路拿来做硅电容，相当于把“存储细胞的基本功”搬到AI封装里。

大陆厂商里， 朗矽科技Launchip 是一个很适合写进文章的新鲜案例。其官网提到，面向AI/HPC场景的高密度硅电容阵列容值密度达2µF/mm²、ESL低至2.9pH；面向高速光模块的产品支持67GHz+，并推出 01005尺寸、10nF、11V的3D深槽结构硅电容 ，瞄准1.6T超高速光模块。这个型号很有代表性：小到肉眼容易“丢件”，但负责的是高速链路里非常严肃的信号稳定问题。

国产硅电容机会在AI封装、光模块、SoC和激光雷达，不是低价卷MLCC，而是进入高端系统协同设计。

五、硅电容会替代MLCC吗？别急，饭桌还坐得下

现在有些文章喜欢写“硅电容替代MLCC”，听起来很刺激，但不完全准确。更合理的说法是： 硅电容和MLCC是互补，不是全面互砍。

MLCC胜在便宜、成熟、供货规模大，适合系统板级大规模铺货。AI服务器主板、VRM输出、普通去耦，还是离不开大量MLCC。硅电容胜在薄、稳、低寄生，适合贴近芯片、嵌入封装、处理高频瞬态。它不是来抢食堂大锅饭的，而是给芯片开小灶的。

KYOCERA AVX的 Accu-P 薄膜电容、 MS Series MOS/MIS Capacitors 也体现了类似定位：面向RF、微波、光通信、测试设备等高频场景，强调高Q、低ESR、稳定性。比如MS系列覆盖1pF到1000pF，适合混合集成、偏置网络、TOSA/ROSA等应用。这类产品不是拼“便宜大碗”，而是拼“关键位置别出事”。

MLCC负责规模化供电稳定，硅电容负责高端封装和高频场景里的精细活。二者不是谁干掉谁，而是分工更细。

结尾结论：硅电容的机会，不在“替代MLCC”，而在“贴近芯片”

硅电容这波热度，背后不是单纯概念炒作，而是AI服务器、HBM、Chiplet、1.6T光模块和先进封装共同推出来的需求。芯片功耗越高、信号越快、封装越挤，硅电容的价值就越明显。

从厂商看， Murata的X2SC/XBSC/UBSC/BBSC/ULSC 适合高频和光通信； Empower的EC1005P、EC2005P、EC2025P、EC2006P 瞄准AI/HPC电源完整性； 三星电机 用硅电容绑定MLCC和封装基板，想做AI供电整体方案； ROHM的BTD1RVFL102/471 主打超小型移动和光模块应用； AP Memory的S-SiCap Gen3/Gen4 切入先进封装； 朗矽科技01005 10nF 11V 3D深槽硅电容 则代表国产厂商在1.6T光模块和AI/HPC场景里的突围方向。

一句话总结： MLCC是电子工业的大米，硅电容就是AI芯片旁边的功能饮料。平时不显眼，关键时刻真能救场。

备注声明：本文基于公开资料整理，仅作产业观察，不构成投资建议。文中涉及型号、参数和应用场景请以厂商官网、数据手册及客户认证结果为准。
