一条很抓眼球的消息正在供应链里流传：因DRAM短缺，台积电手里已堆积约10亿美元的苹果2nm芯片，只能等着封装。这个标题很猛，但必须先泼一盆冷水：截至目前，苹果和台积电都没有披露这笔10亿美元库存，也没有可独立验证的公开数据支撑这个精确金额。更准确的表述应该是，如果LPDDR没能按封装计划到位，部分N2晶圆、合格裸片或在制品可能停在最终封装之前，而不是“成品芯片已经做好，就差装个外壳”。
但传闻之所以有市场，是因为它戳中了先进封装时代最荒诞的一幕：一颗用最先进制程做出来的高价逻辑裸片，真可能被相对便宜的移动内存卡住出货。2nm决定性能上限，LPDDR却可能决定量产下限。
一、10亿美元未必真，10%—20%少拉货却更值得警惕
市场现在最容易把三件事混在一起：苹果下一代A20/A20 Pro采用台积电N2的供应链预期、新封装形态WMCM的传闻，以及LPDDR缺货。需要强调，A20命名、实际规格和WMCM导入范围尚未获得苹果官宣，基础版与Pro版是否采用同一封装路线，目前也不能当成定论。
比“10亿美元堆积”更有参考价值的是另一条供应链口径：因LPDDR供应紧张，苹果在2026年下半年至2027年第一季度的A20实际提前拉货量，可能比原目标低10%—20%，其中部分差额也可能与苹果早期超额预订有关。而TrendForce对2026年第二季度的估算更直接：LPDDR5X合约均价环比可能上涨78%—83%。这已经不是内存涨价那么简单，而是有钱也未必能按节拍拿到足够数量。
反过来看，台积电N2本身并没有停在PPT上。台积电已确认N2在2025年第四季度进入高量产，2026年持续爬坡。所以这个故事最有意思的地方是：最先进的晶圆制造可以准时推进，整颗芯片却仍可能败给封装BOM的到料同步。台积电官方财报确实给出了一个异常信号：2026年第二季度存货天数由80天升至87天，比去年同期增加11天，台积电明确表示主要受到N2量产爬坡影响；同期库存总额环比增加740.8亿新台币，N2也首次贡献3%的晶圆收入。但这些数据只能证明N2正在快速备货和量产，不能进一步证明其中有10亿美元属于苹果，更不能证明库存增加全部由DRAM短缺造成。所谓“10亿美元A20 Pro等待封装”，目前仍应视为供应链消息，而不是台积电财报结论。
二、2nm没卡住，WMCM先被内存“掏住了脆弱点”
传统手机芯片采用PoP思路时，应用处理器与DRAM虽然靠得很近，但供应链上仍能保留一定的分段弹性。供应链报道所描述的WMCM，则将SoC与DRAM以更紧密的多芯片方式集成，逻辑裸片、内存裸片或封装形态、重布线、散热与测试方案需要更早锁定。它能带来信号路径、封装尺寸与热设计上的潜在收益，代价则是供应链从“各买各的”变成“一起准时交作业”。

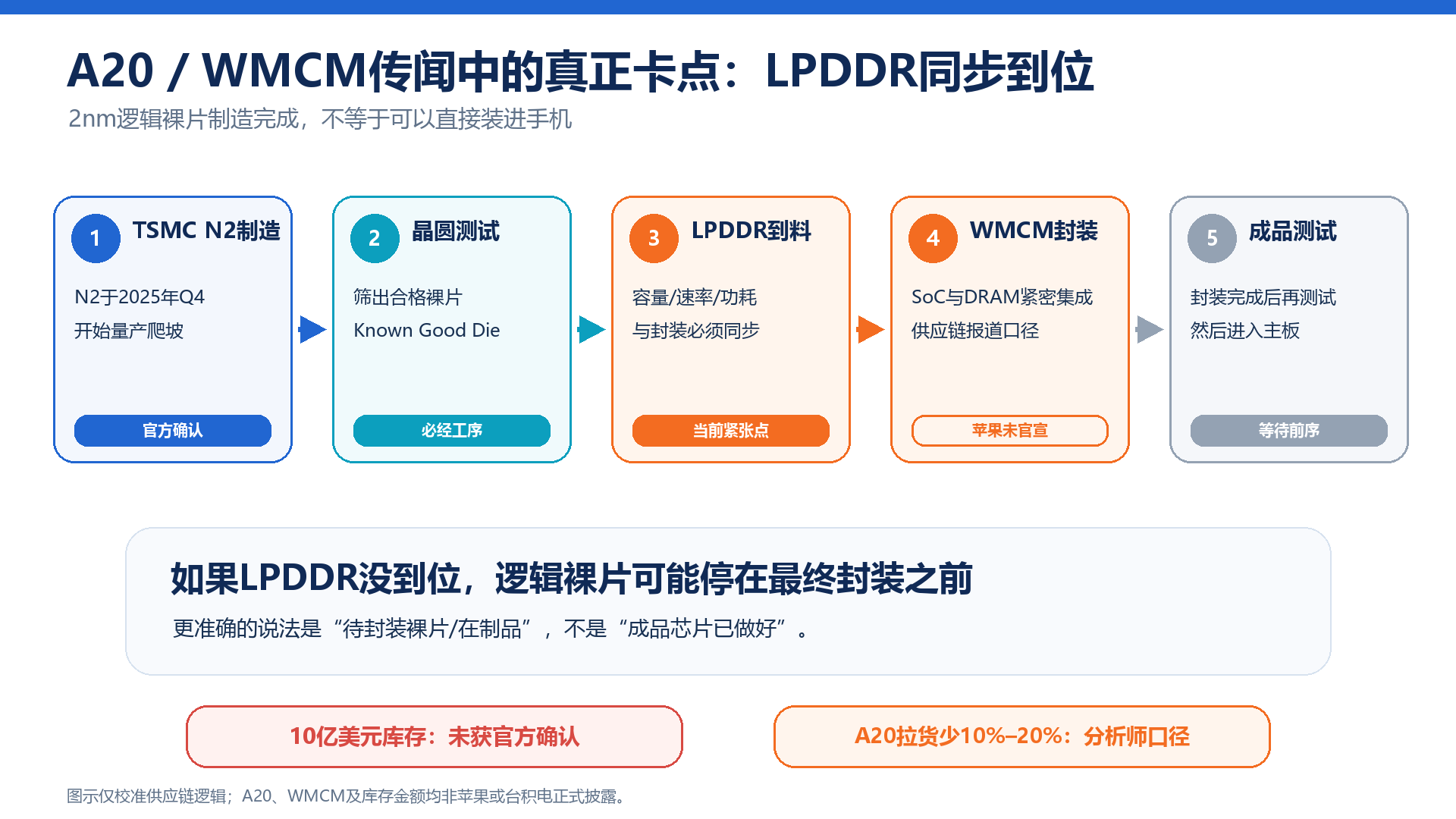

具体到BOM路径，可以拆成：N2晶圆制造→晶圆测试与合格裸片→符合目标容量、速率和功耗档的LPDDR→WMCM组装→封装成品测试→手机主板。只要LPDDR在产能分配、批次一致性或验证节拍上掉队，昂贵的N2裸片就可能变成等物料的在制品。这时候，能不能封、什么时候封，比裸片是否已经测试合格更重要。
三、苹果缺的不是“DRAM”，而是能和A20一起封的那一颗
供应商换一家不就完了？对普通采购来说，这句话很有诱惑力；对高度定制的手机芯片封装来说，它和“换个充电器”差不多一样乐观。苹果需要的不是任意一颗写着LPDDR5X的料，而是在容量组合、速率档位、电压和功耗、控制器训练、裸片尺寸与凸点方案、散热、良率和长期供货上全部匹配的那一颗。

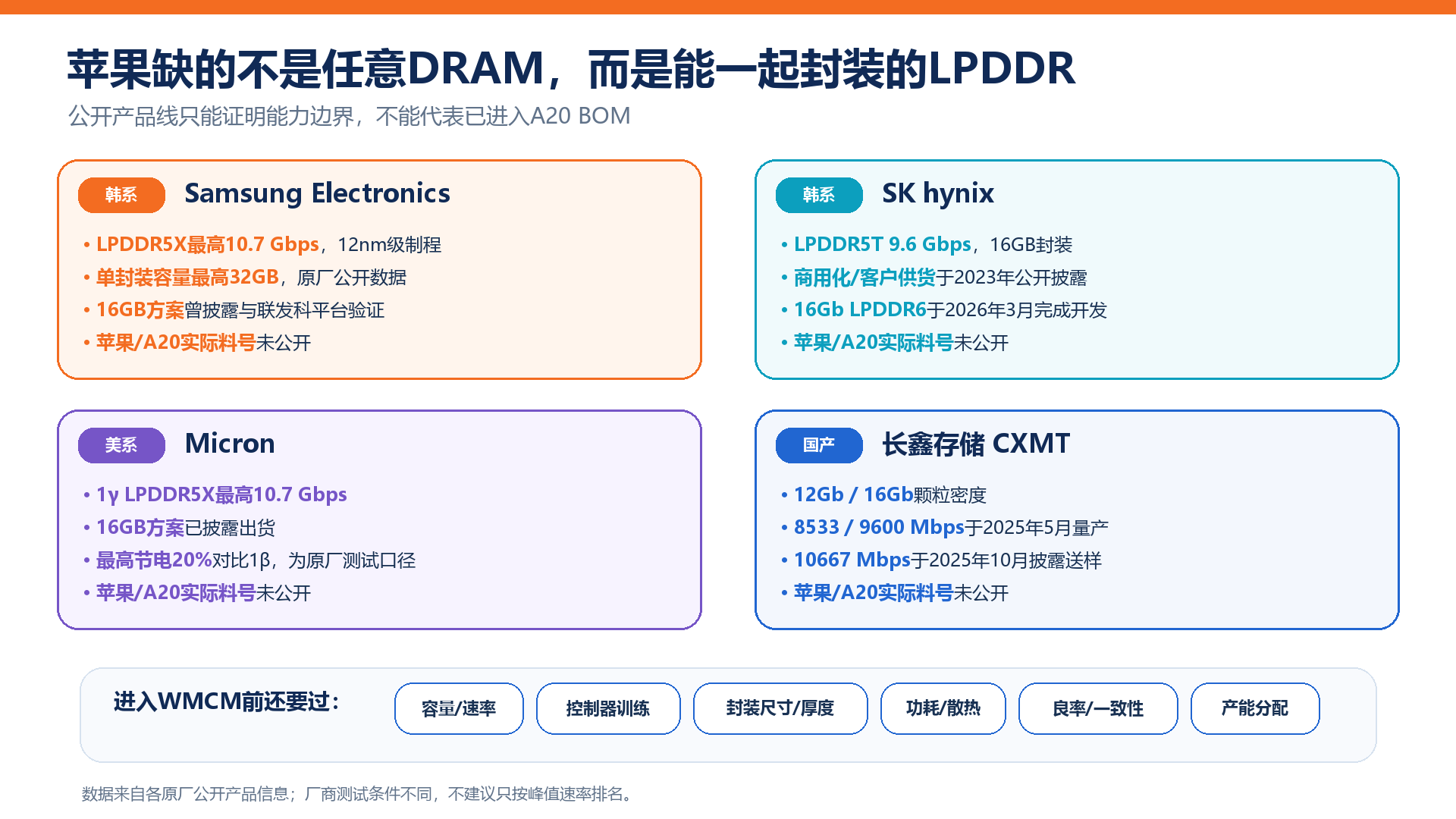

看公开产品线，三星已披露最高10.7Gbps的LPDDR5X，并把单封装容量推到32GB；SK海力士LPDDR5T的公开速率为9.6Gbps，16GB产品已于2023年披露商业化，2026年3月又宣布完成16Gb LPDDR6开发，但“下半年供货”仍应理解为官方计划，不能提前写成已批量供货。
Micron的1γ LPDDR5X已公开到10.7Gbps和16GB方案，原厂宣称相比1β产品最高节电20%；其公开目录中还可查到 MT62F512M32D1DS-023RFWT 这类16Gb、8533MT/s、315-ball的LPDDR5X组件，但这只能证明标准产品能力，不代表它就是A20实际用料。
国产线上，长鑫存储LPDDR5X已公开12Gb和16Gb两种颗粒密度，8533Mbps与9600Mbps产品于2025年5月进入量产，10667Mbps产品在2025年10月披露的状态是客户送样。这意味着长鑫已有进入旗舰移动内存竞争的产品线，但“产品存在”“苹果测试”“通过资格验证”和“进入A20供货BOM”是四个完全不同的状态。目前A20对应的三星、SK海力士、Micron或长鑫具体料号，都没有可验证的公开披露。
四、先进封装把BOM变成“连坐”：便宜器件开始扣住昂贵晶圆
这才是“10亿美元”传闻真正值得讨论的部分。在传统BOM思维里，主芯片是主角，内存是配角，封装是收尾工序；而在WMCM、SiP或更紧密的多芯片集成中，三者已经变成同一个产品事件。任何一项延误，都会把其他高价物料拖进库存，甚至引发重新配对、测试、降档使用或报废责任的争议。
所以，即便未来真出现大量待封装裸片，也不能在没有合同与会计口径的情况下，直接写成“台积电自己压了10亿美元库存”。晶圆由谁预付、合格裸片在哪个节点转移所有权、内存是客供还是封装方备料、延误损失由谁承担，外界都不知道。“物理上在台积电”，不等于“财务上属于台积电库存”。
对采购和硬件团队的启示很直接：别再把DRAM当成量产前两个月才询价的标准料。对需要PoP、SiP、MCM或WMCM的项目，应在主芯片定型时同步锁定内存密度、速率与封装形态，完成至少两家来源的控制器训练、热功耗、良率和批次验证，同时在合同里写清产能分配、裸片备料、重配对和报废责任。否则，省下的一点内存单价，可能还不够支付一批N2裸片多等几周的资金和产线代价。
结论：2nm是聚光灯，LPDDR才可能是闸门
“台积电堆积10亿美元苹果2nm芯片”目前仍是缺乏独立证据的市场说法，不适合当成既成事实。但它揭示的产业矛盾却是真的：当逻辑芯片、内存和封装被绑进同一个量产节拍，芯片的稀缺性就不再只由制程节点决定，而由最后一项没有准时通过验证、没有准时到位的物料决定。
台积电能做出N2，不等于苹果就能按原计划交付A20。未来最危险的BOM器件，未必是最贵的那一颗，而可能是最晚完成验证的那一颗。
免责声明：本文仅供产业交流，不构成投资、采购或型号推荐；未获官方确认的供货关系均按传闻或评估口径处理。
